• F2X16-D
罩式FTU专用4G无线通信模块 F2X16-D
●  涵盖2.5G/3G/4G,全面兼容3大运营商网络
●  电力专用,支持电力规约
●  嵌入式设计,体积小,方便对接客户方式
●  可靠组网,永远在线
●  透明传输,兼容各种设备
●  多数据中心同步传输
●  短信备份
●  设备远程配置、升级、维护,极大得升管理效率



F2X16-D系列电力IP MODEM(DTU)
型号 网络 简称 端子型态(接口) 尺寸
F2116-D GPRS GPRS DTU 端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2216-D CDMA CDMA DTU 端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2416-D WCDMA 联通3G DTU 端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2616-D EVDO 电信3G DTU 端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2716-D TDD-LTE 移动4G DTU 端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2816-D FDD-LTE 联通4G DTU 端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2A16-D 全网通 全网通 DTU 端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm 65×65×18.6 mm

电力专用DTU,支持电力规约

电力专用DTU

电力级设计,支持IEC101/104电力规约,支持TCP/UDP协议,可无缝对接各种电力主站平台。

嵌入式设计,体积小,方便对接客户设备

嵌入式设计

嵌入式设计,体积小巧,符合电力配网自动化设备的结构要求。双串口设计,可配置串口DEBUG模式和通信模式,支持在线调试、日志存储、历史日志信息调取。

环境适应性强,“国网计量中心”认证

国网计量中心认证

产品通过绝缘强度、浪涌干扰、静电放电干扰、射频辐射电磁场、工频辐射磁场、高低温等严格测试,均符合甚至超越相关国家标准,在恶劣工作环境下稳定工作,获得“国网计量中心”EMC等相关认证。

可靠组网,永远在线

可靠组网与通信

国家发明专利,可靠的网络连接,硬件双重看门狗设计,支持PPP在线检测,在线维护、掉线自动重拨等功能,保障数据实时可靠传输。

50+国家应用,产品无故障运行时间居行业前茅

50+国家应用,产品无故障运行时间居行业前茅

四信为50+国家和地区的客户提供“智慧、标准、安全、可靠”的无线通信产品,广泛运用于电力、水利、环保、金融等领域,产品无故障运行时间(MTBF)>10万小时,居行业前茅。

多数据中心同步传输

多数据中心同步传输

支持双数据中心备份传输及多数据中心同步传输(5个数据中心),方便各级管理部门获取数据,实现高效管理。

信号接收灵敏度高

信号接收灵敏度高

在线无线网络信号或者中心网络瘫痪的情况下,能自动切换到GSM短信状,进行数据的收发(数据和短信通信互为备份,自由切换)。

设备远程配置、升级、维护,极大得升管理效率

设备远程配置

具有更高的信号接收灵敏度,即使在山区网络信号较弱的情况下,仍能快速获取到最强的网络信号,确保数据稳定传输。



技术参数
接口类型
项  目 内   容
串口 2个RS232和1个RS485(或RS422)接口,内置15KV ESD保护,串口参数如下:
数据位:5、6、7、8位
停止位:1、1.5、2位
校验:无校验、偶校验、奇校验、SPACE及MARK校验
串口速率:110~230400bits/s
指示灯 具有电源、通信及在线指示灯
天线接口 标准SMA阴头天线接口,特性阻抗50欧
SIM/UIM卡接口 标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护
电源接口 端子接口,内置电源反相保护和过压保护

供电
项  目 内   容
推荐电源 DC 12V/0.5A
工作电压 DC 5.0~36V

设备功耗
项  目 内   容
通信状态 45~55mA@12VDC          105~115mA@5VDC
待机状态 35~40mA@12VDC            55~65mA@5VDC
休眠状态 3mA@12VDC                    6mA@5VDC

物理特性
项  目 内   容
外壳 金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用
外形尺寸 91x58.5x22 mm (不包括天线和安装件)
重量 约205g

其它参数
项  目 内   容
工作温度 -35~+75ºC(-22~+167℉)
储存温度 -40~+85ºC(-40~+185℉)
相对湿度 95%(无凝结)

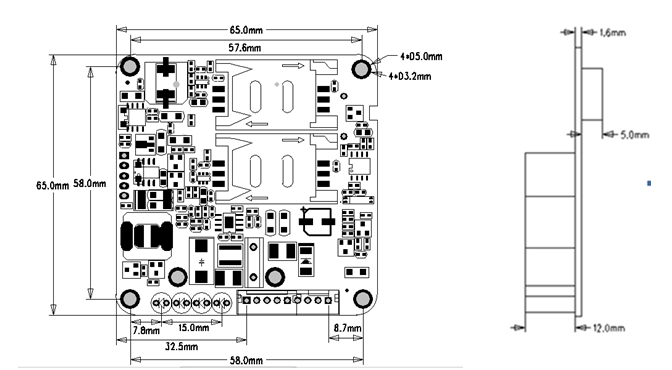

产品尺寸
产品尺寸图(单位:mm):

(Note:PCB板上器件及位置随版本升级将略有变更,请以实物为准!)
注:不同型号配件和接口可能存在差异,具体以实物为准。

选型指南
F2X16-D参数选型表

产品型号 F2416-D F2616-D F2716-D F2816-D F2A16-D
频段 支持DC-HSPA+/HSPA+/HSDPA/HSUPA/UMTS 850/1900/2100MHz三频,可选850/900/1900/2100MHz四频
支持GSM850/900/1800/1900MHz四频
支持GPRS/EDGE CLASS 12
支持CDMA2000 1X EVDO Rev A 800MHz单频,可选800/1900MHz双频,可选450MHz单频
支持CDMA2000 1X EVDO Rev B 800/1900MHz单频(可选)
支持IS-95 A/B 和CDMA2000 1xRTT无线网络
支持LTE TDD 2600/1900/2300MHz(Band 38/39/40),可选800/1400/1800MHz(Band 27/61/62)
支持TD-SCDMA 2010/1900MHz(A/F频段 Band 34/39)
支持GSM/GPRS/EDGE 900/1800/1900MHz
支持LTE FDD 2600/2100/1800/900/800MHz,可选700/1700/2100MHz
支持DC-HSPA+/HSPA+/HSDPA/HSUPA/UMTS 850/900/2100MHz三频,可选800/850/1900/2100MHz四频
支持EDGE/GPRS/GSM 850/900/1800/1900MHz四频
支持GPRS CLASS 10
支持EDGE CLASS 12
支持全网:LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE
支持GSM/GPRS/EDGE 900/1800/1900MHz
理论带宽 DC-HSPA+:下行速率42Mpbs,上行速率5.76 Mbps
HSPA+:下行速率21Mpbs,上行速率5.76 Mbps
HSDPA:下行速率7.2Mbps ,HSUPA:上行速率5.76Mbps
UMTS:384Kbps
EVDO Rev. A:下行速率3.1Mbps,上行速率1.8Mbps
EVDO Rev. B:下行速率14.7Mbps,上行速率5.4Mbps(可选)
LTE TDD:下行速率61Mbps,上行速率18Mbps
TD-HSPA+:下行速率4.2Mbps,上行速率2.2Mbps
TD-HSPA:下行速率2.8Mbps,上行速率2.2Mbps
LTE FDD:下行速率100Mbps,上行速率50Mbps
DC-HSPA+:下行速率42Mpbs,上行速率5.76 Mbps
HSPA+:下行速率21Mpbs,上行速率5.76 Mbps
HSDPA:下行速率7.2Mbps ,HSUPA:上行速率5.76Mbps
UMTS:384Kbps
LTE FDD:下行速率100Mbps,上行速率50Mbps
LTE TDD:下行速率61Mbps,上行速率18Mbps
DC-HSPA+:下行速率42Mpbs,上行速率5.76 Mbps
TD-HSPA+:下行速率4.2Mbps,上行速率2.2Mbps
EVDO Rev. A:下行速率3.1Mbps,上行速率1.8Mbps
发射功率 <24dBm <23dBm <23dBm <23dBm <23dBm
接收灵敏度 <-109dBm <-104dBm <-97dBm <-93.3dBm <-93.3dBm
