四信智慧汇流箱监测方案，破解发电站远程监测难题

发布时间2022-11-09 11:24:56

　　当前，随着政策引导与产业技术革新等多重因素驱动下，我国光伏发电产业迎来高质量跃升发展新阶段。数据显示，2021年我国光伏发电新增并网容量54.88GW，其中集中式光伏电站新增25.6007GW、分布式光伏电站29.279GW。截至2021年底，我国光伏发电累计并网容量305.987GW，其中集中式光伏电站累计装机198.4794GW、分布式光伏电站累计装机107.508GW。

　　随着光伏发电迎来新一轮发展热潮，随之而来的弊端逐渐显露，运营企业亟需找到更加智能化的管理方式进行远程监管。因此，构建一个安全、智能化的监控管理平台，对于降低光伏电站维护管理成本，提升电站整体运营效率和管理水平具有十分重要意义。


　　需求分析

　　发电站数量多、位置分散，难监管

　　人工统计效率低，企业用人成本增加

　　传统巡检监控电站方式落后，无法满足现阶段运营需求

　　无法实现危机及时预警，造成巨大经济损失，严重者甚至对人身安全构成威胁

　　方案介绍

　　为破解传统发电站监测难题，实现发电站远程监测，四信智慧汇流箱监测系统方案顺势而生。该系统架构划分为三层：采集终端层、数据传输层和应用管理层。每14台汇流箱监测装置汇集到原有的1台监测采集终端中(共有200台汇流箱监测装置)。监测采集终端再通过光纤/以太网的形式传输至系统交换机中，交换机汇集后的数据通过路由器以4G的方式传输至云平台上。

　　1、采集终端层

　　采集层设备由汇流箱智能监测装置组成，主要是用于汇流箱的数据监测及采集，汇流箱采集装置讲采集到的数据传输至数据传输层。

　　2、数据传输层

　　数据传输层用的是四信以太网交换机及路由器组成，在整个系统中用于实现数据传输通道的建立，将采集到的电力数据基于运营商网络传输到应用管理层。

　　3、应用管理层

　　应用管理层主要为M2M云管理监控平台，其中管理监控平台主要由服务器机组和平台软件主组成。当管理监控平台接收到传输层发送来的数据后，会对数据进行各种分析。

　　平台概况

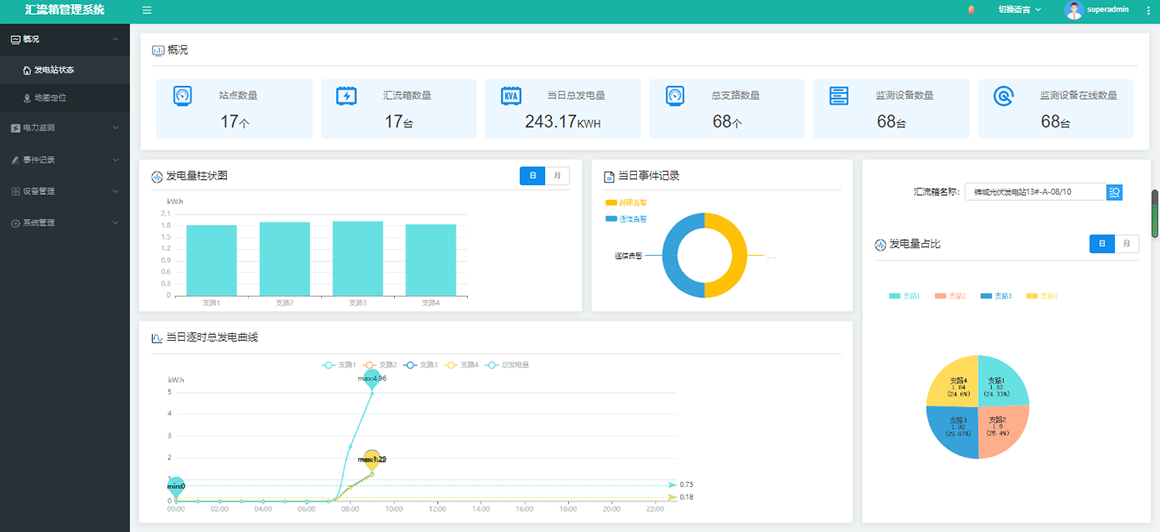

　　系统概况

　　根据不同发电站查询当日发电的概况、各之路之间的发电比例，通过柱状图、饼状图、曲线图等不同方式进行比较。

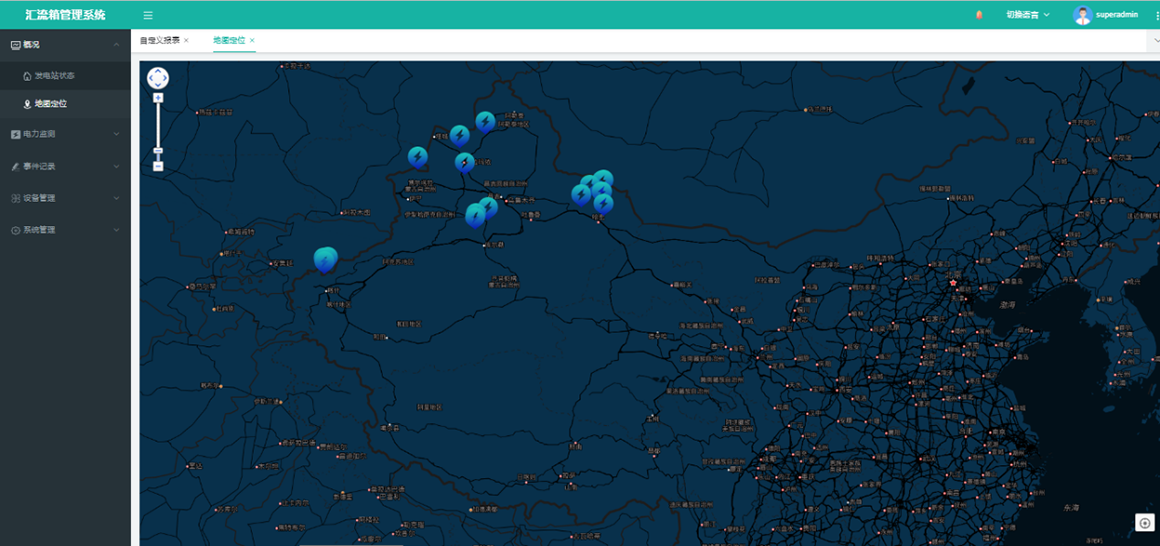

　　地图定位功能

　　可直观的从地图上查看各个发电站所在位置，点击图标可跳转到该厂房的主概况画面。

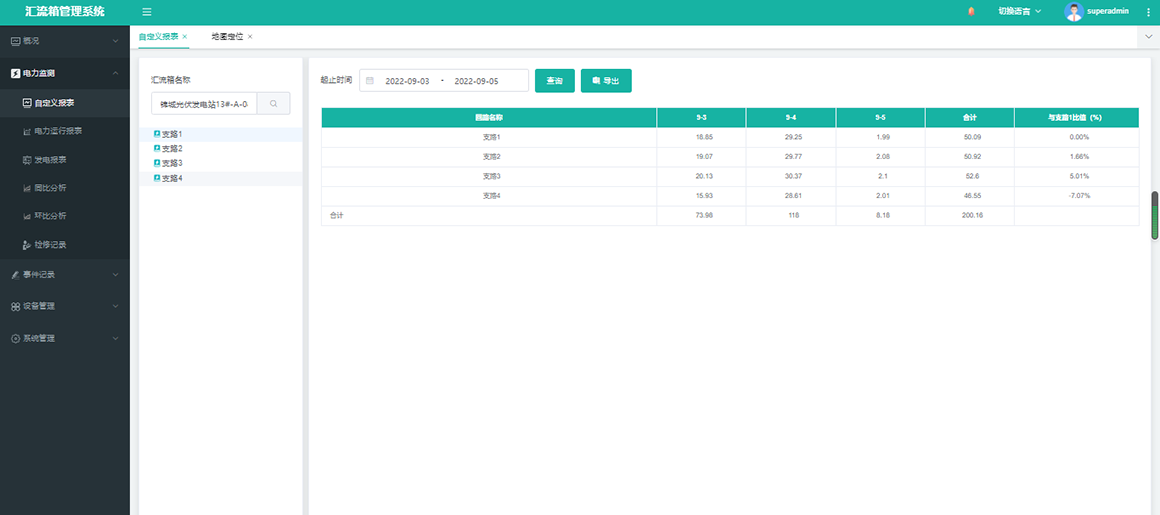

　　自定义发电报表

　　可选择任意时间段的发电对比，发电总量、各支路的发电量、各支路与支路1的发电对比。

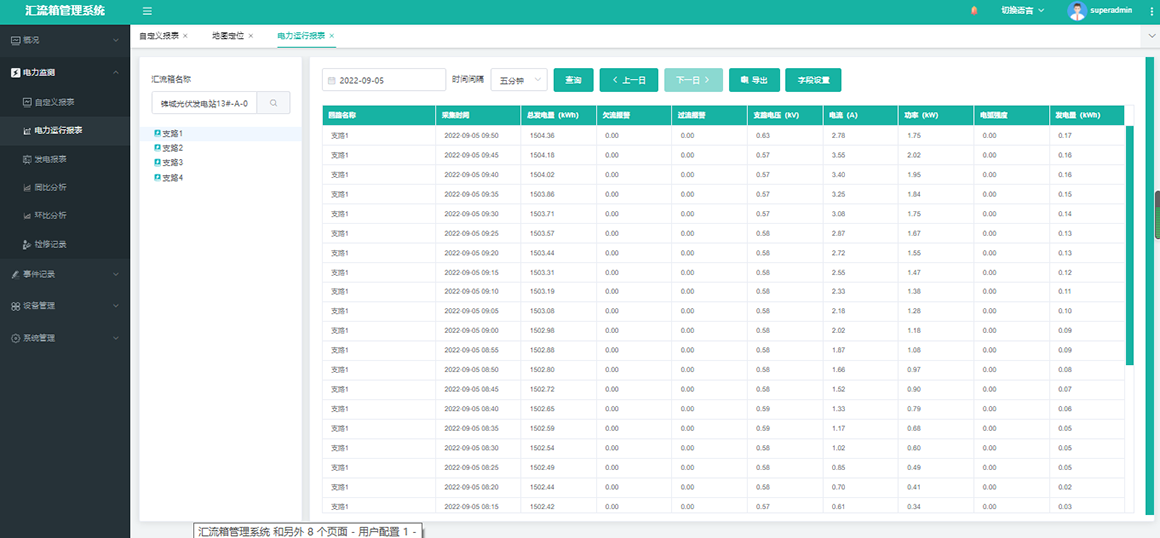

　　电力监测

　　对采集的电力数据进行分析、包括同比、环比、发电报表等记录。

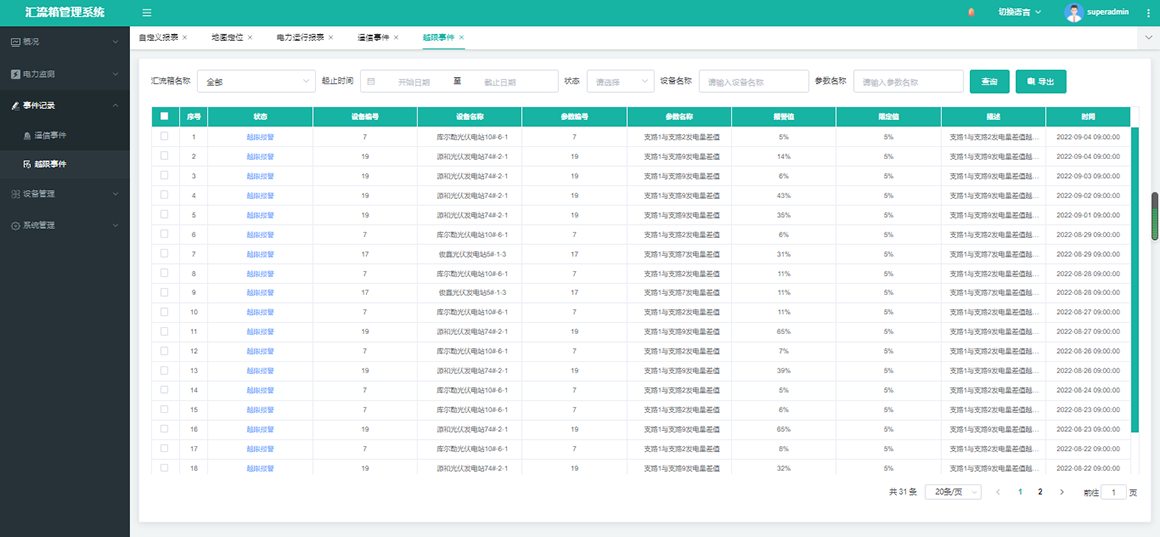

　　告警记录

　　发电支路间差额越限告警

　　方案优势

　　全面感知，及时预警

　　方案实现站点远程监控全覆盖，对光伏电站汇流箱、功率、发电量等数据实现在线实时监测;一旦发现险情，通过系统后台及时告警，预防光伏发电设备事故发生、避免人身伤害及巨大经济损失。

　　数字管理，实时监测

　　四信智慧汇流箱监测系统实时监测每个组串信息，通过在本地显示屏显示信息，且上传至电站管理系统，实现光伏电站数字化和智能化管理。

　　远程监管，实时上报

　　方案可实现随时随地查看云平台数据，方便用户随时掌握光伏电站的运行情况;现场数据实时上报，方便运维人员管理，提高光伏电站运行效率。

　　智能运维，降本增效

　　方案实现智能分析决策，代替传统人工统计，减少企业人力物力成本投入，提高数字报表作业效率，数据来源可追溯，有效推动运维环节降本提效。
