基于LoRa的配电自动化终端在线率提升方案

发布时间2019-09-02 16:16:05

一、方案背景
       在一些偏远山区以及幽闭的地下室环境内,由于运营商信号弱或信号不稳定,配电自动化终端(馈线终端(FTU)、站所终端(DTU)、配变终端(TTU)、故障指示器等)往往无法连接配电主站,数据无法交互,这使系统运营与配网安全存在重大隐患。

二、方案需求
配电自动化终端设备在线率提升方案需求
山区

配电自动化终端
偏远地区
配电自动化终端设备在线率提升方案方案需求3
地下室
偏远山区3G/4G网络无法覆盖
2G网络通信速度慢
地下室内信号易被屏蔽或干扰

方案介绍
配电自动化终端设备在线率提升

       四信基于LoRa的配电自动化终端在线率提升方案,利用LoRa自组网无线传输技术,将配电自动化终端数据桥接至通信信号强的地点,并通过2G/3G/4G网络将数据远传至配电主站。方案解决了数据在复杂环境中的超远距离传输问题,为终端与主站搭建稳定的通信桥梁,为配网安全提供有力的无线组网保障,极大地提升了配电自动化终端在线率。

       配电自动化终端将采集到的数据通过RS485/RS232口传送至LoRa终端,由LoRa终端将数据汇总至LoRa转发单元,最终由LoRa转发单元将数据通过2G/3G/4G信号远传至配电主站,由主站对数据进行存储和分析。

方案优势

配电自动化终端设备在线率提升方案优势1

安装灵活,接口丰富,方便对接用户设备

LoRa终端体积小巧,可直接安装于配电自动化终端内部;提供标准RS232、RS485接口,可直接连接串口设备。

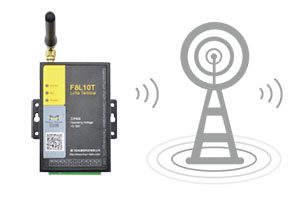

调试方便,可靠设计,确保设备“永久在线”


无需改变现场原有配电自动化终端通信模块设定,LoRa通过透传方式将数据桥接至有信号地点,确保终端与配电主站间“永不掉线”。


配电自动化终端设备在线率提升方案优势3

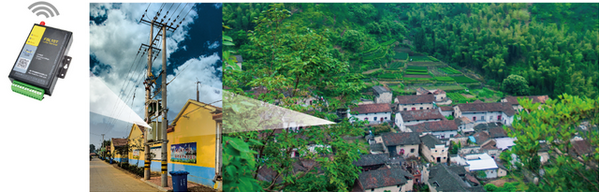

灵活的供电方式,保证设备稳定运行


LoRa终端能够从配电自动化终端取电,LoRa转发单元可通过太阳能板电池供电。设备即使安装在供电难的偏远山区等处,依旧能够稳定运行。

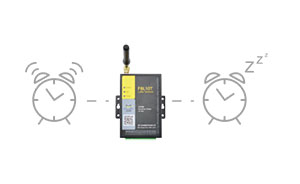

超低功耗,续航持久


LoRa终端采用超低功耗设计,支持多级休眠和唤醒模式,最低功耗<5mA;外部大功率太阳能板,内置大容量电池,避免阴雨时间长而引起的供电不足。

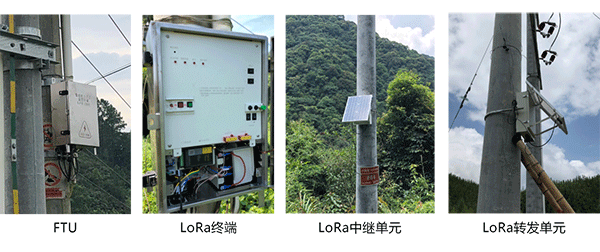

应用案例
配电自动化终端设备在线率提升方案应用案例
