外置型无线通信模块 F2X14-DK
●  电力专用,支持电力规约
●  嵌入式设计,体积小,方便对接客户设备
●  环境适应性强,“国网计量中心”认证
●  可靠组网,永远在线
●  多数据中心同步传输
●  信号接收灵敏度高
●  设备远程配置、升级、维护,极大得升管理效率

F2X14-DK系列电力IP MODEM(DTU)
型号 网络 简称 端子型态(接口) 尺寸
F2114-DK GPRS GPRS DTU 端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2214-DK CDMA CDMA DTU 端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2414-DK WCDMA 联通3G DTU 端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2614-DK EVDO 电信3G DTU 端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2714-DK TDD-LTE 移动4G DTU 端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2814-DK FDD-LTE 联通4G DTU 端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm 65×65×18.6 mm
F2A14-DK 全网通 全网通 DTU 端口数量:2 个串口(RS232/RS485(可选))串口形式:5 针2.54mm +3 针2.54mm 65×65×18.6 mm

电力专用DTU,支持电力规约

电力专用DTU

电力级设计,支持IEC101/104电力规约,支持TCP/UDP协议,可无缝对接各种电力主站平台。

环境适应性强,“国网计量中心”认证

国网计量中心认证

产品通过绝缘强度、浪涌干扰、静电放电干扰、射频辐射电磁场、工频辐射磁场、高低温等严格测试,均符合甚至超越相关国家标准,在恶劣工作环境下稳定工作,获得“国网计量中心”EMC等相关认证。

可靠组网,永远在线

可靠组网与通信

国家发明专利,可靠的网络连接,硬件双重看门狗设计,支持PPP在线检测,在线维护、掉线自动重拨等功能,保障数据实时可靠传输。

50+国家应用,产品无故障运行时间居行业前茅

50+国家应用,产品无故障运行时间居行业前茅

四信为50+国家和地区的客户提供“智慧、标准、安全、可靠”的无线通信产品,广泛运用于电力、水利、环保、金融等领域,产品无故障运行时间(MTBF)>10万小时,居行业前茅。

多数据中心同步传输

多数据中心同步传输

支持双数据中心备份传输及多数据中心同步传输(5个数据中心),方便各级管理部门获取数据,实现高效管理。

设备远程配置、升级、维护,极大得升管理效率

设备远程配置

具有更高的信号接收灵敏度,即使在山区网络信号较弱的情况下,仍能快速获取到最强的网络信号,确保数据稳定传输。

内嵌国网安全加密芯片,数据传输达到电力级标准

加密模块

使用专用安全芯片,实现国家商用密码产品所需的SM2和SM1算法专用加密模块、DES、3DES加密模块和RSA公钥算法引擎。另外,芯片提供32位硬件加密处理器,可用于实现公钥算法、摘要算法以及AES、DES等对称算法。



技术参数
接口类型
项  目 内   容
串行数据接口 端口数量:2个串口
串口1:RS232
串口2:RS232(标配)/ RS485(可选)
串口形式:9针2.54mm单排排母
停止位:1位、2位
校验:无校验、奇校验、偶校验
波特率:300~115200bps
天线接口 IPEX连接器,特性阻抗50欧
SIM/UIM卡接口 标准翻盖式卡座接口,支持1.8/3V SIM/UIM卡
指示灯 具有Power、Module、SIM、Status指示灯

供电
项  目 内   容
推荐电源 DC 12V/1A
工作电压 DC 5.0~35V

设备功耗
项  目 内   容
通信状态 平均电流43mA@12V
待机状态 平均电流13mA@12V

物理特性
项  目 内   容
外壳 金属外壳,保护等级IP30
外形尺寸 110x85x32mm(不包括天线)
重量 约290克

其它参数
项  目 内   容
工作温度 -40~+75ºC(-40~+167℉)
储存温度 -40~+85ºC(-40~+185℉)
相对湿度 95%(无凝结)


产品尺寸

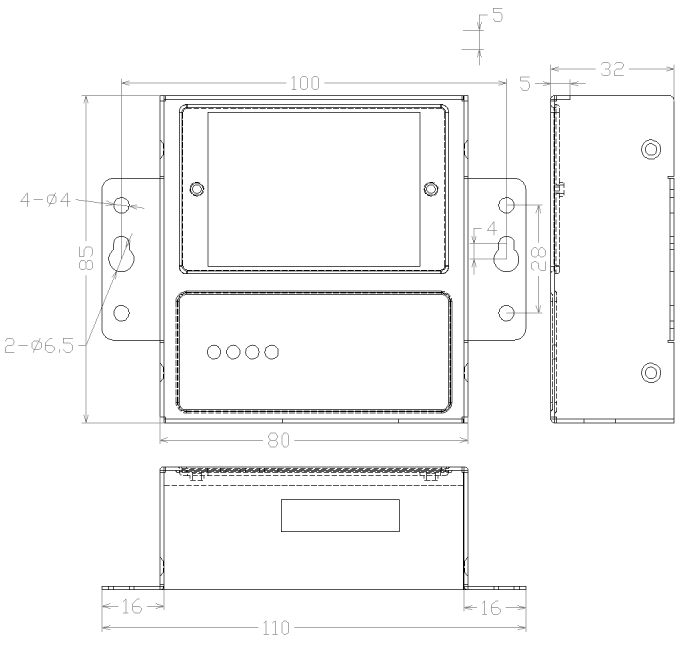

外形尺寸图(单位:mm):


选型指南
F2X14-DK参数选型表

产品型号 F2114-DK F2414-DK F2614-DK F2714-DK F2814-DK F2A14-DK
频段 支持EGSM900/GSM1800MHz双频,可选GSM850/900/1800/1900MHz四频
支持GSM phase 2/2+
支持GPRS class 10,可选class 12
支持DC-HSPA+/HSPA+/HSDPA/HSUPA/UMTS 850/1900/2100MHz三频,可选850/900/1900/2100MHz四频
支持GSM850/900/1800/1900MHz四频
支持GPRS/EDGE CLASS 12
支持CDMA2000 1X EVDO Rev A 800MHz单频,可选800/1900MHz双频,可选450MHz单频
支持CDMA2000 1X EVDO Rev B 800/1900MHz单频(可选)
支持IS-95 A/B 和CDMA2000 1xRTT无线网络
支持LTE TDD 2600/1900/2300MHz(Band 38/39/40),可选800/1400/1800MHz(Band 27/61/62)
支持TD-SCDMA 2010/1900MHz(A/F频段 Band 34/39)
支持GSM/GPRS/EDGE 900/1800/1900MHz
支持LTE FDD 2600/2100/1800/900/800MHz,可选700/1700/2100MHz
支持DC-HSPA+/HSPA+/HSDPA/HSUPA/UMTS 850/900/2100MHz三频,可选800/850/1900/2100MHz四频
支持EDGE/GPRS/GSM 850/900/1800/1900MHz四频
支持GPRS CLASS 10
支持EDGE CLASS 12
支持全网:LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE
支持GSM/GPRS/EDGE 900/1800/1900MHz
理论带宽 85.6Kbps DC-HSPA+:下行速率42Mpbs,上行速率5.76 Mbps
HSPA+:下行速率21Mpbs,上行速率5.76 Mbps
HSDPA:下行速率7.2Mbps ,HSUPA:上行速率5.76Mbps
UMTS:384Kbps
EVDO Rev. A:下行速率3.1Mbps,上行速率1.8Mbps
EVDO Rev. B:下行速率14.7Mbps,上行速率5.4Mbps(可选)
LTE TDD:下行速率61Mbps,上行速率18Mbps
TD-HSPA+:下行速率4.2Mbps,上行速率2.2Mbps
TD-HSPA:下行速率2.8Mbps,上行速率2.2Mbps
LTE FDD:下行速率100Mbps,上行速率50Mbps
DC-HSPA+:下行速率42Mpbs,上行速率5.76 Mbps
HSPA+:下行速率21Mpbs,上行速率5.76 Mbps
HSDPA:下行速率7.2Mbps ,HSUPA:上行速率5.76Mbps
UMTS:384Kbps
LTE FDD:下行速率100Mbps,上行速率50Mbps
LTE TDD:下行速率61Mbps,上行速率18Mbps
DC-HSPA+:下行速率42Mpbs,上行速率5.76 Mbps
TD-HSPA+:下行速率4.2Mbps,上行速率2.2Mbps
EVDO Rev. A:下行速率3.1Mbps,上行速率1.8Mbps
发射功率 GSM850/900:<33dBm
GSM1800/1900:<30dBm
<24dBm <23dBm <23dBm <23dBm <23dBm
接收灵敏度 <-107dBm <-109dBm <-104dBm <-97dBm <-93.3dBm <-93.3dBm
