面向户用分布式光伏电站的监控系统

发布时间2021-10-28 18:05:14

  美国能源部(DOE)近日宣布了一项新的全国社区太阳能伙伴关系(NCSP)目标,该目标是到使社区太阳能系统2025年能够为相当于500万个家庭供电。也就是说到2025年底,美国将比2020年底增加730%的社区太阳能发电。


  对于全球而言,光伏行业已迎来了新一轮的高速发展机遇。近年来,在国内“双碳”政策、自身经济性、金融渗透等多种因素的共同作用下,国内户用光伏市场迎来爆发式增长。


  户用光伏发电主要应用于广大农村地区、城市郊区,发电装置安装于各户的屋顶,每户的发电装置再通过逆变器升压处理后接入电网。由于农村通常一户一幢,光伏发电设备必然分布分散,所以需要一个将各户逆变器数据进行统一采集、管理的一套系统,便于科学合理的管理。


  行业需求


  需实现发电现场设备的统一运行监控,数据的集中管理;


  实现每户用电分析,切实掌握用能质量;


  建立统一的数据库,为监控平台及其他监控系统提供数据服务与支撑。



户用光伏发电监控
农村自建房

户用光伏发电监控

  郊区洋房

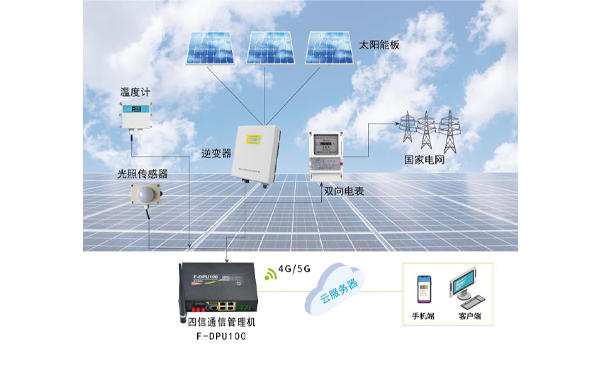

  四信根据行业发展特点,推出户用光伏整体解决方案,方案采用四信通信管理机F-DPU100作为数据传输和设备通信的连接设备,逆变器的实时数据通过RS485接入到通信管理机后,再由通信管理机经运营商4G/5G网络将数据上发至云端服务器,从而在监控后台进行数据展示与统计。该方案为户用光伏发电建立了统一的数据库,为用户的用能信息进行统计、分析,从而实现用能的有效监测与优化。


  系统功能

户用光伏发电监控

  系统运行状态监测:


  监控系统对各户安装的光伏发电设备实时监测,如各光伏阵列的充电电压及电流、蓄电池电压等信息,并对故障点进行异常显示与报警提示。


  逆变器用电分析:


  监控系统对所采集的数据以表格或曲线等方式进行展示,如绘制显示逆变器电压—时间曲线、功率—时间曲线等,直流侧输入电流实时曲线、交流侧逆变输出电流曲线,并采集与显示各逆变器日发电量等电参量。


  历史数据管理:


  监控系统可保存采集到的各种历史数据,用于后续系统诊断。并对户用光伏发电现场的各种事件进行记录,如:通讯采集异常、开关变位、操作记录等。


  日发电量分析:


  系统提供了实时曲线和历史趋势两种曲线分析界面,可反映当天及以往指定日期的发电量变化情况。


  地图导航:


  可查看所安装的光伏发电设备在地图上的分布位置等。


  方案价值


  1、可实时监控光伏发电量情况、以及设备运行状态,及时发现故障,排除故障。


  2、可以通过历史数据分析发电量与日照度的关系。


  3、数据存储,历史数据可查。


  4、为后续光伏产品厂家对产品改善积累数据资料。

关键词: 户用分布式光伏电站 通信管理机 逆变器采集棒
