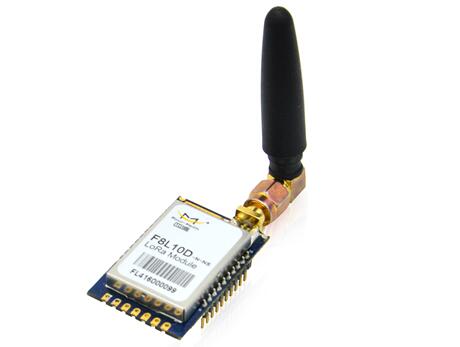

LoRa模块 F8L10D
LoRa模块 LoRa无线模块 LoRa通信模块 无线传输模块
● 传输距离远，传输可靠(2-11.5km)
● 抗干扰能力强
● 新型扩频技术
● 改善接收灵敏度
● 可解调低于20 dB的噪声
● 易于建设和部署
● 低功耗，多级休眠
● 发射功率多级可调

申请样机咨询价格 规格书下载 说明书下载


超长距离通信，实测通信距离>11.5Km，业界领先

四信LoRa模块，采用LoRa调制技术，集多年物联网无线通信经验对射频进行精心调校，实测通信距离>11.5Km，完美解决了小数据量在复杂环境中的超远距通信问题，为各行业物联网应用提供有力的无线通信组网保障。

\


超低功耗，休眠电流<1.8uA

传输距离与功耗，是无线通信的两难选择。四信LoRa模块经过软硬件工程师多轮优化后，休眠电流达到1.8uA。结合发射功率多级可调、多级休眠、空中唤醒等多重功耗优化技术，可在超低功耗下实现超长距离传输，在电池供电应用中优势明显。

\


出色的抗扰特性，数据传输更可靠

采用前向纠错技术，待传输数据序列中增加冗余信息，数据传输进程中注入的错误码元在接收端会被及时纠正。结合四信信道冲突检测优化技术，解决实际工程中节点数据并发丢包问题，极大提高了链路鲁棒性。

\


模块空中升级、极大提高项目管理效率

可远程配置、升级模块。技术人员无需亲临项目现场，就可对实现远程维护，节省人工成本，极大提升管理效率。

\


超高的接收灵敏度，达到惊人的-140dBm

LoRa调制技术对信号进行独有的频谱扩宽处理，接收灵敏度达到惊人的-140dBm，可应用在远距离传输及可靠性要求极高的场合。

\


网络容量大、组网灵活、成本低，大型项目部署优势明显

LoRa网络可以接入上万个节点，可据项目需要灵活增减数量，网络扩展性好。模块成本低，免通信资费，整体运营成本较低，在大型项目中优势明显。

\


易嵌入，开发方便

体积小，只有1元硬币大小，提供了多种形式的天线连接方式，灵活嵌入嵌入各种设备。四信封装了复杂LoRa底层协议，客户只需通过串口就可以透传应用数据。

\

技术参数
LoRa模块参数选型表

产品型号 F8L10D-E F8L10D-N F8L10S-N
系统配置
通信标准及频段 410MHz - 441MHz，1000KHz 步进，建议 433±5MHz，出厂默认 433.0 410MHz - 441MHz，1000KHz 步进，建议 433±5MHz，出厂默认 433.0 410MHz - 441MHz，1000KHz 步进，建议 433±5MHz，出厂默认 433.0
室内/市区通信距离 2km 1km 1km
户外/视距通信距离 11.5km 3.5km 3.5km
发射功率 1W 100 mW 100 mW
通信理论带宽 6级可调（0.3、0.6、1.0、1.8、3.1、5.5Kbps） 6级可调（0.3、0.6、1.0、1.8、3.1、5.5Kbps） 6级可调（0.3、0.6、1.0、1.8、3.1、5.5Kbps）
灵敏度 -140Bm -140Bm -140Bm
信道 32 32 32
最大串口数据 4K Bytes 4K Bytes 128 Bytes
接收数据电流 <22mA@5VDC <22mA@3.3VDC  <19mA@3.3VDC
发送数据电流 180~200mA@ 5VDC(最大脉冲电流 ≤400mA ) 127~129mA@3.3VDC(最大脉冲电流 ≤130mA )  115~125mA@3.3VDC(最大脉冲电流 ≤130mA )
定时唤醒电流 <3.0uA@5VDC <3.0uA@3.3VDC  <3.0uA@3.3VDC
深度休眠电流 <2.0uA@5VDC <2.0uA@3.3VDC <2.0uA@3.3VDC



产品尺寸

选型指南
LoRa模块参数选型表

产品型号 PA 工作频段 封装 天线接口
F8L10D-N-433-MS-N 不带PA 410-441 MHz 不带插针 无接口
F8L10D-N-433-MS-U 不带PA 410-441 MHz 不带插针 U.FL接口
F8L10D-N-433-NS-S 不带PA 410-441 MHz 带插针 SMA接口
F8L10D-N-433-NS-U 不带PA 410-441 MHz 带插针 U.FL接口
F8L10D-N-470-MS-N 不带PA 470-510 MHz 不带插针 无接口
F8L10D-N-470-MS-U 不带PA 470-510 MHz 不带插针 U.FL接口
F8L10D-N-470-NS-S 不带PA 470-510 MHz 带插针 SMA接口
F8L10D-N-470-NS-U 不带PA 470-510 MHz 带插针 U.FL接口
F8L10D-N-868-MS-N 不带PA 850-890 MHz 不带插针 无接口
F8L10D-N-868-MS-U 不带PA 850-890 MHz 不带插针 U.FL接口
F8L10D-N-868-NS-S 不带PA 850-890 MHz 带插针 SMA接口
F8L10D-N-868-NS-U 不带PA 850-890 MHz 带插针 U.FL接口
F8L10D-N-915-MS-N 不带PA 895-935 MHz 不带插针 无接口
F8L10D-N-915-MS-U 不带PA 895-935 MHz 不带插针 U.FL接口
F8L10D-N-915-MS-U 不带PA 895-935 MHz 不带插针 U.FL接口
F8L10D-N-915-NS-S 不带PA 895-935 MHz 带插针 SMA接口
F8L10D-N-915-NS-U 不带PA 895-935 MHz 带插针 U.FL接口
F8L10D-E-433-MS-N 带PA 410-441 MHz 不带插针 无接口
F8L10D-E-433-MS-U 带PA 410-441 MHz 不带插针 U.FL接口
F8L10D-E-433-NS-S 带PA 410-441 MHz 带插针 SMA接口
F8L10D-E-433-NS-U 带PA 410-441 MHz 带插针 U.FL接口
F8L10D-E-470-MS-N 带PA 470-510 MHz 不带插针 无接口
F8L10D-E-470-MS-U 带PA 470-510 MHz 不带插针 U.FL接口
F8L10D-E-470-NS-S 带PA 470-510 MHz 带插针 SMA接口
F8L10D-E-470-NS-U 带PA 470-510 MHz 带插针 U.FL接口
