多功能电力仪表 F-MPM200
 集参数测量和统计、电能质量分析、事件记录、远程通信和控制等功能于一体
 可选的串口有线通信或LoRa/2G/3G/4G无线通信
 可选的AI/AO/DO/COM/网口等扩展模块接口
 测量量符合国家相关标准的要求


    F-MPM200多功能电力仪表是一款简单可靠的测控装置,可广泛用于电力系统、环境监控、低压配电等自动化领域。它集参数测量和统计、电能质量分析、事件记录、远程通信和控制等功能于一体,具备可选的串口有线通信或LoRa/2G/3G/4G无线通信,以及可选的AI/AO/DO/COM/网口等扩展模块接口。


    测量量符合国家相关标准的要求

多功能电表


    支持无线通信,可选配无线LoRa、NB-IoT、2G/3G/4G等无线通信方式


多功能电表


    接口可扩展,具备可选的AI/AO/DI/DO/COM/网口等扩展模块接口


多功能电表


     功能丰富,具备电力参数、电能质量监测功能及事件记录、定值动作等功能


多功能电表


技术参数
测量电压、电流
项  目 内   容
测量电压 3*57.7/100V、3*220V/380V额定测量电压
高电压线路采用PT与仪表连接,且PT一次侧值不小于额定电压值
分辨率:0.01V、准确度:+/-0.2%
测量电流  额定电流输入要求5A,线路与仪表间必须采用CT连接,且CT一次侧值不小于额定电流值,最大支持9999A
分辨率:0.0001A,准确度±0.2%

工作电源
项  目 内   容
标准电源 220VAC 50Hz
供电范围 85~265VAC/VDC
频率 45~65Hz
功耗 小于5W

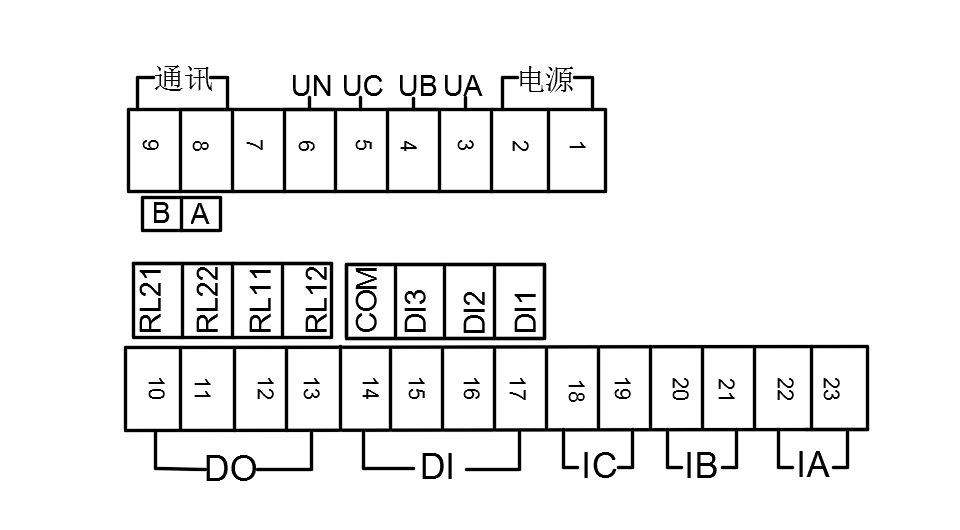

接口类型
项  目 内   容
人机交互 LCD 采用定制段码屏,可显示电压、电流、功率等数据,内容丰富、美观
按键 4个按键,跟随菜单界面实现对应功能
三相电压输入 4个接点:VA、VB、VC、VN
VA:A 相电压      VB:B 相电压
VC:C 相电压      VN:零线(电压中性线)
三相电流输入 6个接点:IA+、IA-、IB+、IB-、IC+、IC-
IA+:A 相电流进线   IA-:A 相电流出线
IB+:B 相电流进线   IB-:B 相电流出线
IC+:C 相电流进线   IC-:C 相电流出线
电源接口 2个接点:N/- 、L/+
N/-:交流电源 220V 零线或直流 220V 负
L/+:交流电源 220V 火线或直流 220V 正
采用电力仪表专用电源,过电流保护 ≥120%和过压保护,可恢复
通讯 RS485 1个RS485接口,串口参数如下:
数据位:8位 ,停止位:1、2位
校验:无校验、偶校验、奇校验
串口速率:1200~38400bits/s,默认:9600bits/s

注:不同型号配件和接口可能存在差异,具体以实物为准。
