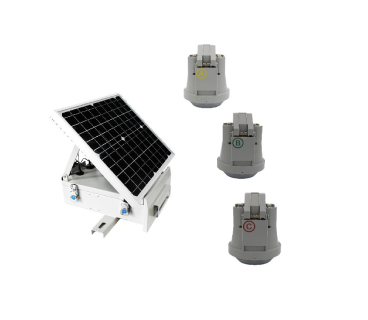

暂态录波型故障指示器
 高速数字采样技术
 融合4G/3G、LoRa综合通信优势,确保终端永远在线
 导线可取电,内置锂亚电池,稳定可靠工作大于10年
 自动复归、定时复归、遥控复归
 小电流(5A)自取电设计,实时在线稳定运行
 智能触发捕获小电流接地故障瞬间电流、对地电场暂态波形信号






小负荷自感应取电

暂态录波型故障指示器采用特殊取电技术,当线路负荷电流大于5A时,即可从架空线上获得稳定可靠的电源。电流、电场采样频率可达4KHz,智能触发对地电场高速录波。


暂态录波型故障指示器




高精度三相同步对时

基于GPS或北斗时钟信号,采用四信独有的算法,实现较高的同步性能。三相无线同步对时,精度达到100μs以下,三相相角误差不大于1.8°。






超低功耗

暂态录波型故障指示器经过四信软硬件工程师多轮优化后,在电池单独供电工作时,设备可保持超低功耗休眠状态,工作电流小于80μA。







精准测量,抗干扰能力强


创新开合式罗氏线圈型电子式电流互感器,线路电流测量精准度±1%。优化电场传感器设计,不受同杆架设回线影响,精准识别线路电压跌落与停电。


精准测量,抗干扰能力强


技术参数
故障指示器采集单元参数表
配置 项目 指标
适用场合 适用电压 6~35kV
中性点接地方式 适应各种接地方式
适用导线类型 架空绝缘及裸导线 35mm²~240mm²
电源 主电源 线路自取电(5A全功能运行)
后备电源 一次性锂电池3.6V,8.5Ah
超级电容续航运行时间>12小时
功耗 静态 ≤80uA
遥测精度 电流 0~300A,测量精度:±3A
300A~600A,测量精度:±3%
采样频率 故障录波 4096Hz
故障检测 可识别故障类型 相间短路,各类单相接地
瞬时故障和永久故障
重合闸最小识别时间 0.2s
线路状态指示 指示类型 高亮 LED,360°全向;翻牌指示
连续闪光时间 2000h
翻牌 大于 2000 次
故障复位方式 定时自动复位,时间 1~48h 可设置
上电自动复位及远程手动复位
本地通信方式 频段 300~510MHz
通信距离 >50m
接收功耗 <3mA
发射功耗 <25mA
通讯速率 100kbps
机械特性 重量 <1Kg
防护等级 IP68
工作环境 工作温度 -40℃~70℃
湿度 10%~100%
使用寿命 运行寿命 >8 年
平均无故障时间 MTBF≥70000h

故障指示器汇集单元参数表
配置 项目 指标
电源 主电源 线路自取电或太阳能供电(太阳能板额定输出 电压 18V,16VA)
超级电容续航yu型时间>12小时
后备电源 充电电池:DC12V/10Ah
功耗 静态 ≤0.2VA
远程通信方式 网络接入 支持公网及 APN 专网
网络制式 GPRS/3G/4G
数据加密 软加密及硬件可选
远程通讯协议 规约 DL/T 634.5101-2002、DL/T 634.5104-2009 或 其他定制规约
接入能力 采集单元接入数量  9 只
本地通信方式 频段 300~510MHz
通信距离 > 50m
机械特性 重量 <7kg
防护等级 IP55
工作环境 工作温度 -40℃~70℃
湿度 10%~100%
使用寿命 运行寿命 >8 年
平均无故障时间 MTBF≥70000h


产品尺寸

选型指南
故障指示器采集单元选型表
产品系列 JYL-FF-C
产品名称 架空远传型
(暂态录波)

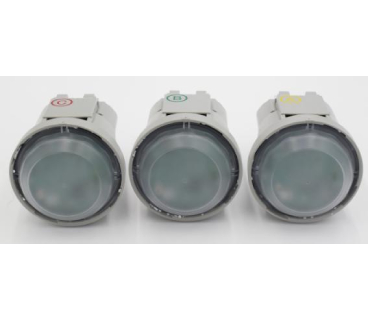

产品外观图 四信暂态录波故障指示器
基本功能
短路故障指示
单相接地故障指示
故障就地报警
故障远程报警
故障报警复位
瞬时性故障闭锁告警
电池低电量告警
自检功能
防止负荷波动误报警功能
自动躲避合闸涌流功能
带电装卸功能
重合闸最小识别时间
装置心跳功能
远程升级及维护功能
高级功能
电气量监测
在线录波功能
时钟同步及对时

故障指示器汇集单元选型表
产品系列 JYL-FF-DH
产品名称 录波型汇集单元

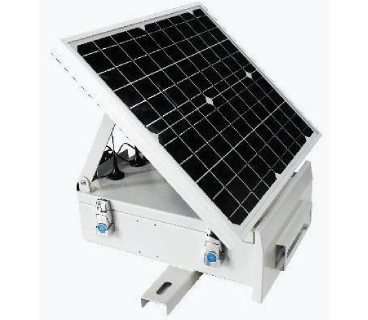

产品外观图
基本功能
短路、接地故障上传 支持
定时上传负荷电流 支持
电池低电量告警 支持
指示器工作状态监测 支持
心跳功能 支持
响应主站报文 支持
远程修改指示器参数 支持
主站校时 支持
历史数据存储 支持

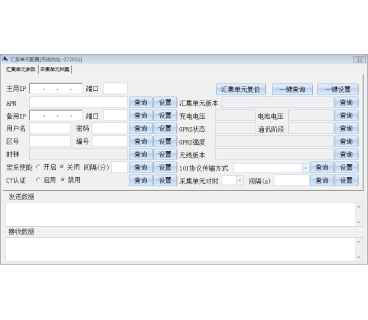

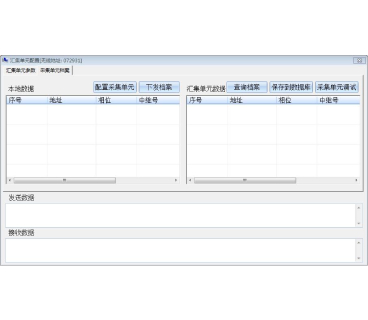

本地及远程维护 支持
规约参数可配置 支持
GPRS对时 可选
高精度三相无线时间同步 支持
零序电流合成功能 支持
零序电压合成功能 支持
