架空型配电线路状态监测系统

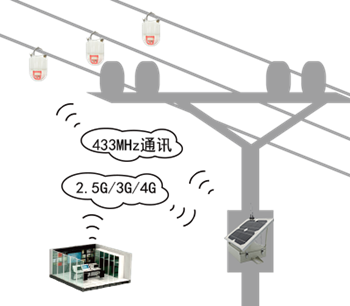

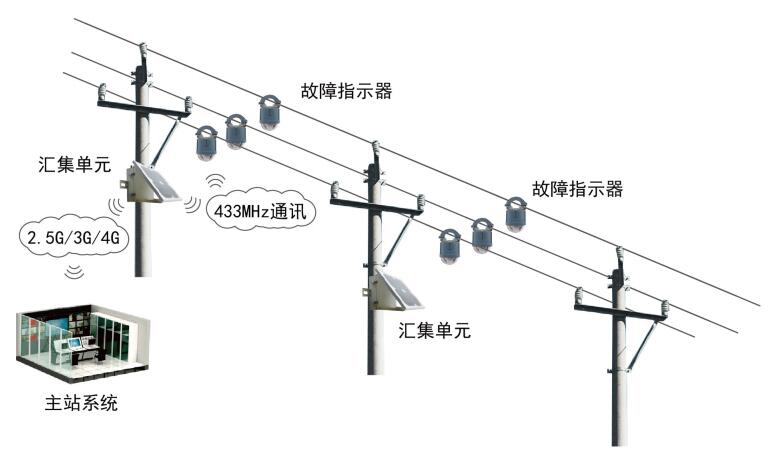

架空型配电线路状态监测系统由采集单元、汇集单元和主站系统组成。 |
| 设备管理 |
|
设备管理主要包含对故障指示器设备信息，报警监控，线路分组，地图定位等等功能。 |
|
|
|
图形显示 |
| 通过图形化的方式显示线路和故障指示器，并且可以对故障指示器以及线路进行添加，编辑，删除等等相关操作，对于故障的线路，对应的故障指示器需闪烁显示。 |
|
|
| 线路维护 |
|
对主线路，支线，机构进行添加，编辑，删除等等相关操作；先有机构后有线路，如先添加机构“厦门市”，然后在添加机构“思明变电所”，在添加线路“观日路238线”后续有支线，在添加支线。 |
|
|

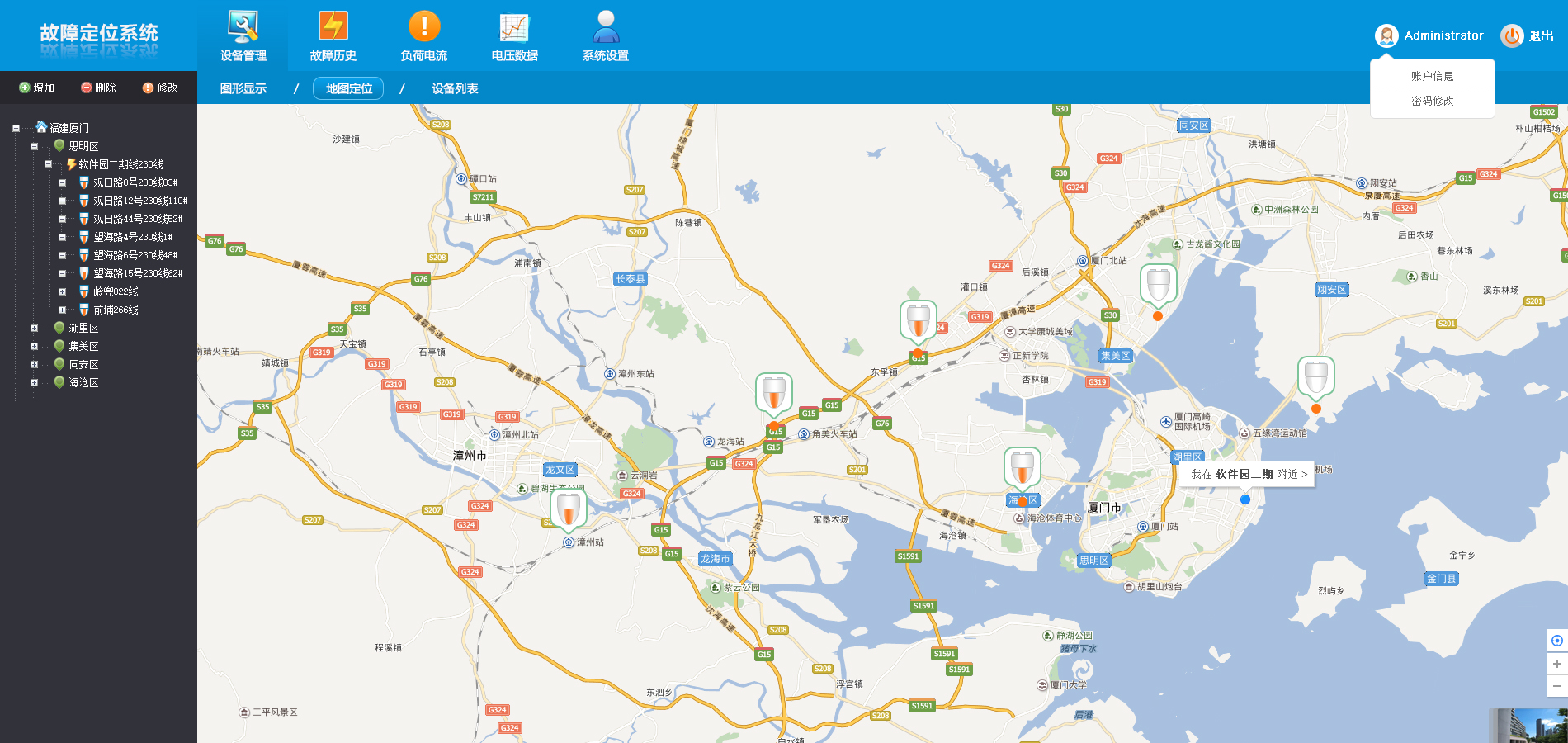

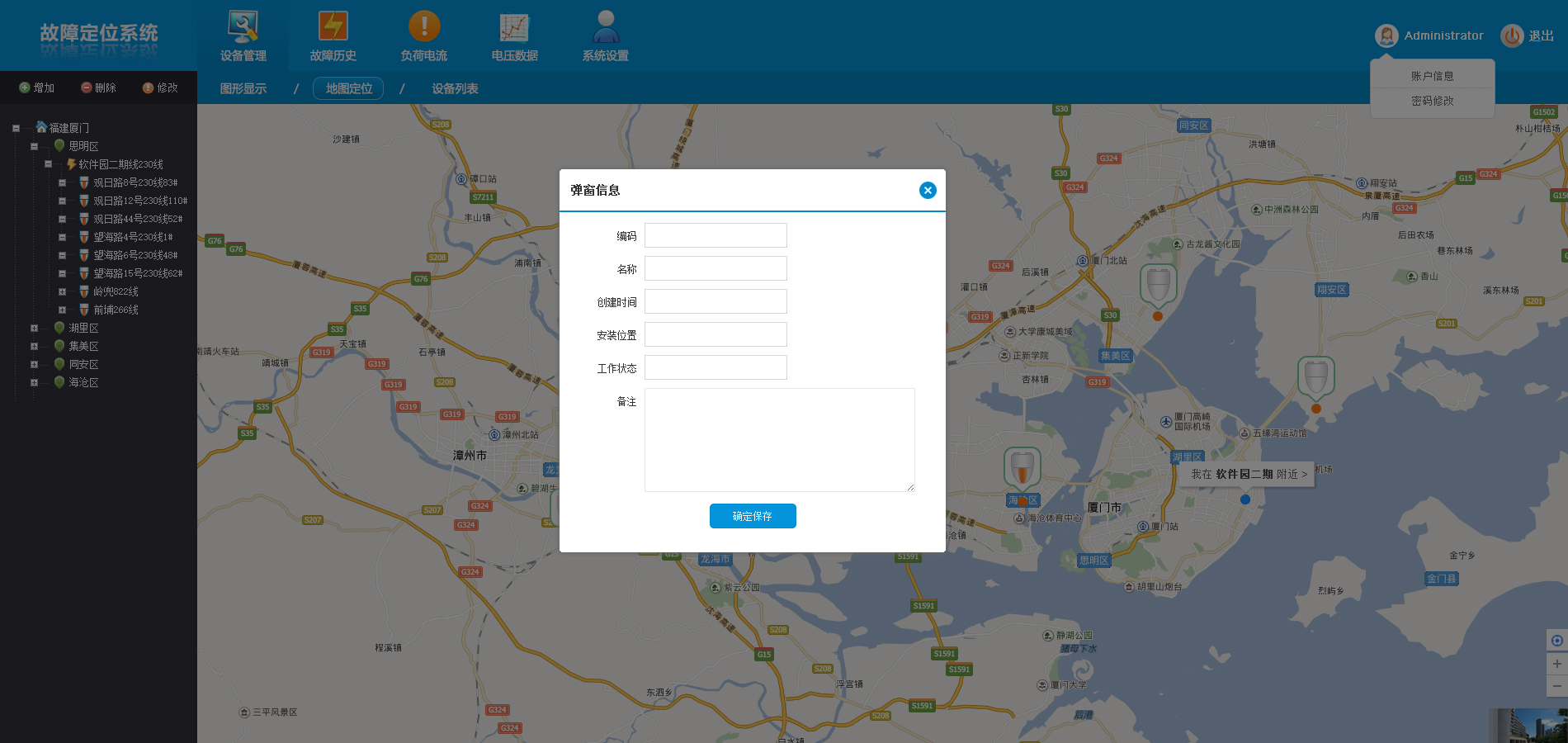

| 地图定位 |
| 地图定位主要是对故障指示器的位置定位显示在在线地图上面，如果有报警对应的故障指示器进行红色标识闪烁，国内使用百度地图，国外使用google地图；故障指示器的经纬度信息通过人工来填写或者地图选点。 |
|
|
产品特点
● 监测线路状态
● 阈值预警
● 定位故障区段
● 发布故障信息
● 阈值预警
● 定位故障区段
● 发布故障信息
相关参数
故障指示器参数选型表
汇集单元选型表
| 产品系列 | JJZ-FFX-C | JJW-FFX-C | JYZ-FFX-C | JYW-FFX-C | JYL-FFX-C |
| 产品名称 | 架空就地型 （暂态特征） |
架空就地型 （外施信号） |
架空远传型 （暂态特征） |
架空远传型 （外施信号） |
架空远传型 （暂态录波） |
| 基本功能 | |||||
| 短路故障指示 | √ | √ | √ | √ | √ |
| 单相接地故障指示 | √ | √ | √ | √ | √ |
| 故障就地报警 | √ | √ | √ | √ | √ |
| 故障远程报警 | -- | -- | √ | √ | √ |
| 故障报警复位 | √ | √ | √ | √ | √ |
| 区分瞬时性和永久性故障 | √ | √ | √ | √ | √ |
| 电池低电量告警 | √ | √ | √ | √ | √ |
| 自检功能 | √ | √ | √ | √ | √ |
| 防止负荷波动误报警功能 | √ | √ | √ | √ | √ |
| 自动躲避合闸涌流功能 | √ | √ | √ | √ | √ |
| 带电装卸功能 | √ | √ | √ | √ | √ |
| 重合闸最小识别时间 | √ | √ | √ | √ | √ |
| 装置心跳功能 | -- | -- | √ | √ | √ |
| 远程升级及维护功能 | -- | -- | √ | √ | √ |
| 在线录波功能 | -- | -- | -- | -- | √ |
| 时钟同步及对时 | -- | -- | √ | √ | √ |
| 适用电压等级 | 6~35kv | 6~35kv | 6~35kv | 6~35kv | 6~35kv |
| 短时耐受电流 | 31.5KA/2S | 31.5KA/2S | 31.5KA/2S | 31.5KA/2S | 31.5KA/2S |
| 适用工频频率 | 50Hz/60Hz | 50Hz/60Hz | 50Hz/60Hz | 50Hz/60Hz | 50Hz/60Hz |
| 可动作次数 | ≥2000次 | ≥2000次 | ≥2000次 | ≥2000次 | ≥2000次 |
| 定时复归时间范围 | 0~48h可设置 | 0~48h可设置 | 0~48h可设置 | 0~48h可设置 | 0~48h可设置 |
| 适用环境温湿度 | 温度：-40℃~75℃ 湿度：95% |
温度：-40℃~75℃ 湿度：95% |
温度：-40℃~75℃ 湿度：95% |
温度：-40℃~75℃ 湿度：95% |
温度：-40℃~75℃ 湿度：95% |
| 防护等级 | IP68 | IP68 | IP68 | IP68 | IP68 |
| 适用导线截面 | 截面积35m㎡~240m㎡ | 截面积35m㎡~240m㎡ | 截面积35m㎡~240m㎡ | 截面积35m㎡~240m㎡ | 截面积35m㎡~240m㎡ |
汇集单元选型表
| 产品系列 | JYW-FF-HD JYZ-FF-HD |
JYL-FF-HD |
| 产品名称 | 汇集单元 （暂态特征、外施信号） |
汇集单元 （暂态特征、外施信号） |
| 基本功能 | ||
| 短路、接地故障上传 | 支持 | |
| 定时上传负荷电流 | 支持 | |
| 电池低电量告警 | 支持 | |
| 指示器工作状态监测 | 支持 | |
| 心跳功能 | 支持 | |
| 响应主站报文 | 支持 | |
| 远程修改指示器参数 | 支持 | |
| 主站校时 | 支持 | |
| 历史数据存储 | 支持 | |
| 本地及远程维护 | 支持 | |
| 规约参数可配置 | 支持 | |
| 高级功能 | ||
| 遥信量采集 | 可选 | 可选 |
| GPS对时 | 可选 | 可选 |
| 高精度三相无线时间同步 | -- | 支持 |
| 零序电流合成功能 | -- | 支持 |
| 零序电压合作功能 | -- | 支持 |
