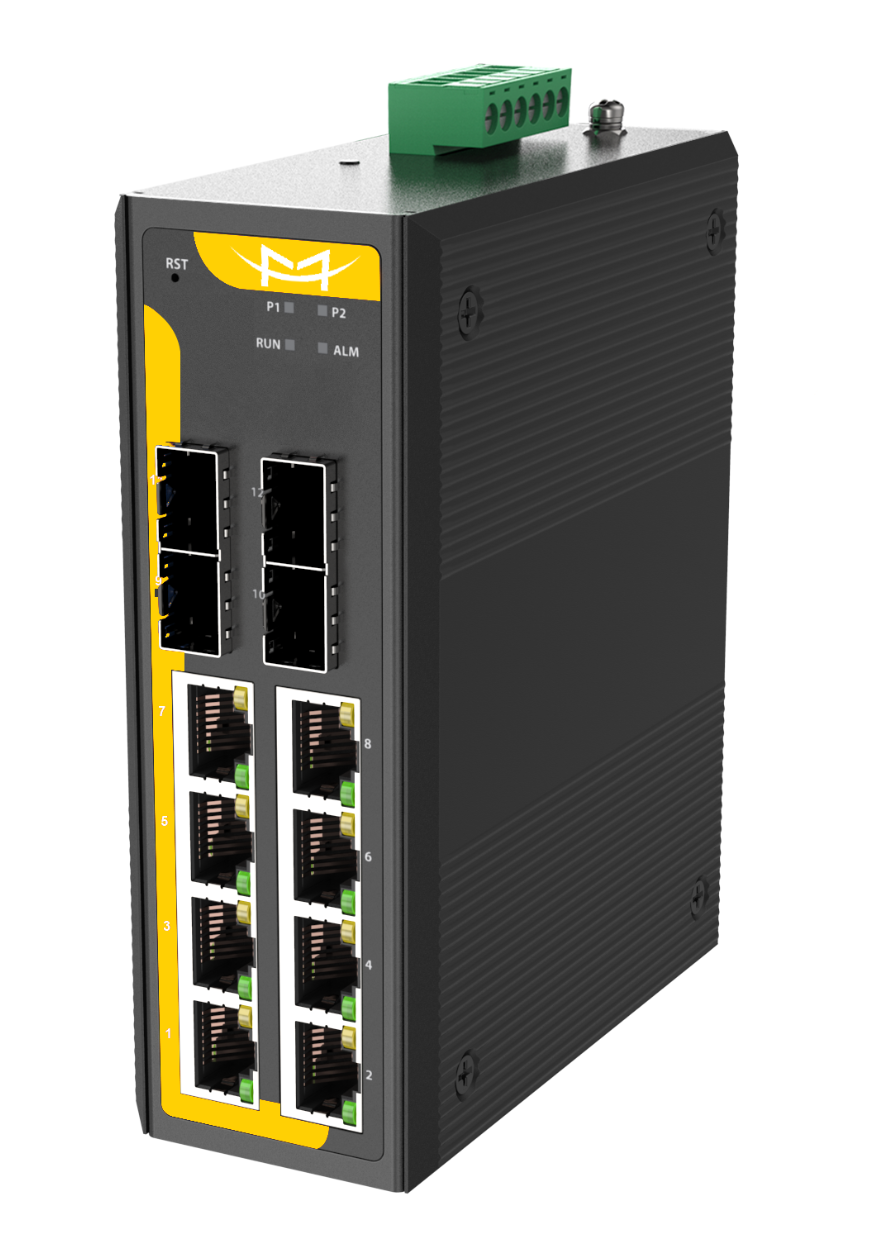

  • F-NS100-7N3408-B

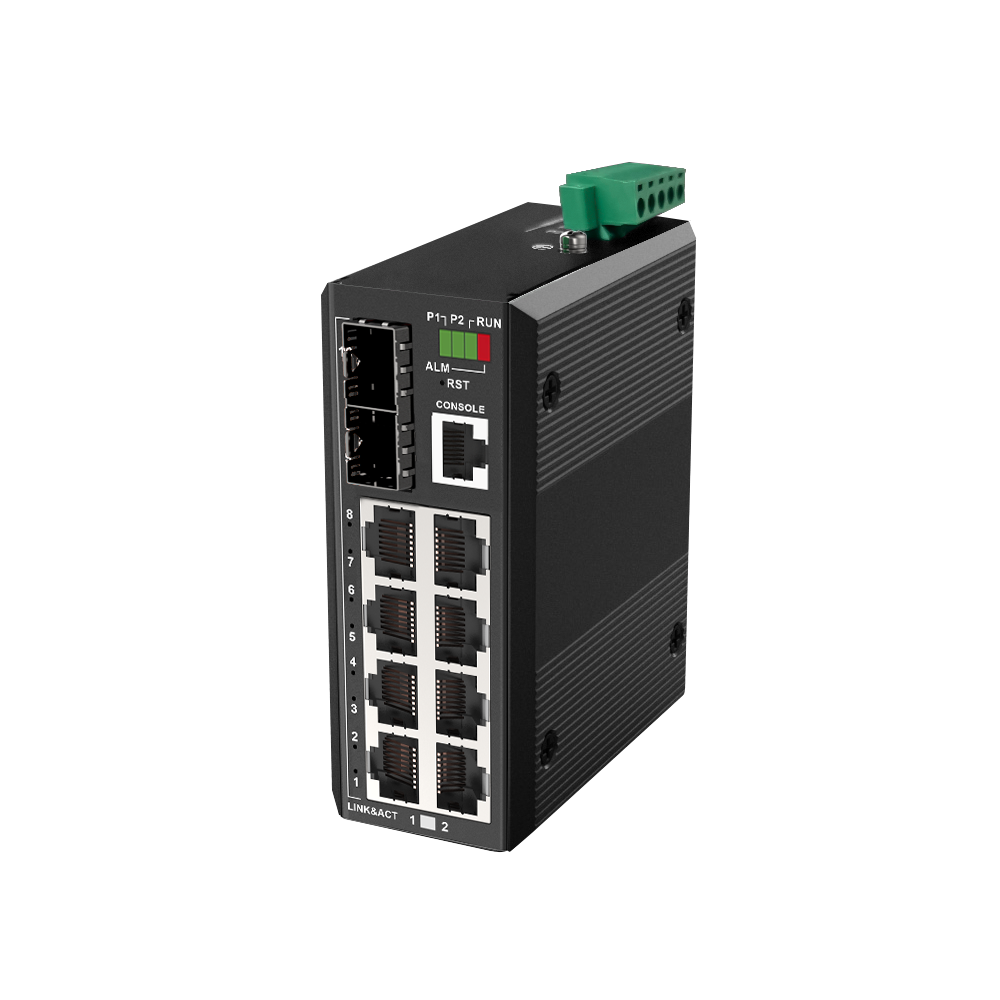

  • F-NS100-7N3208-B

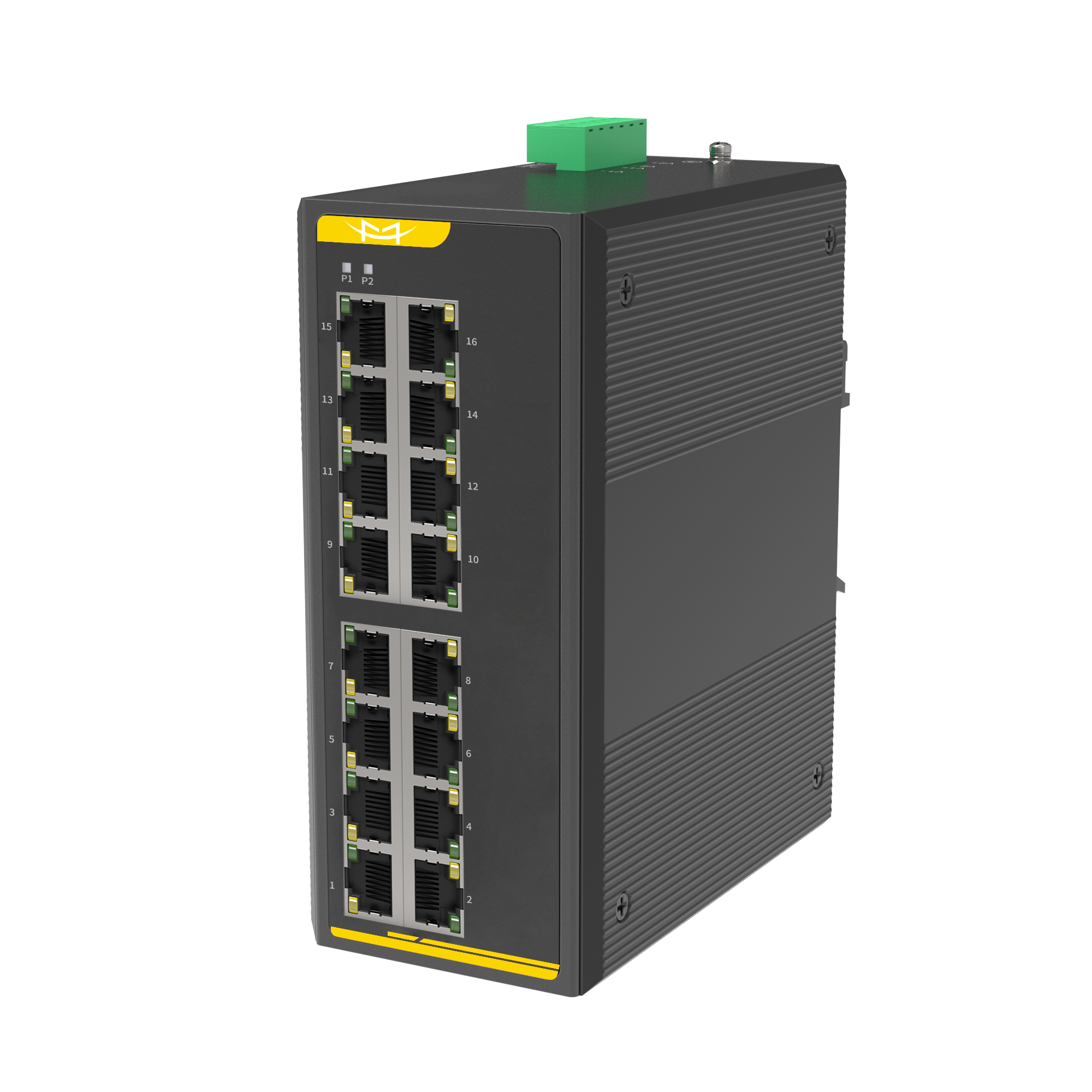

  • F-NS100-7N3016-B

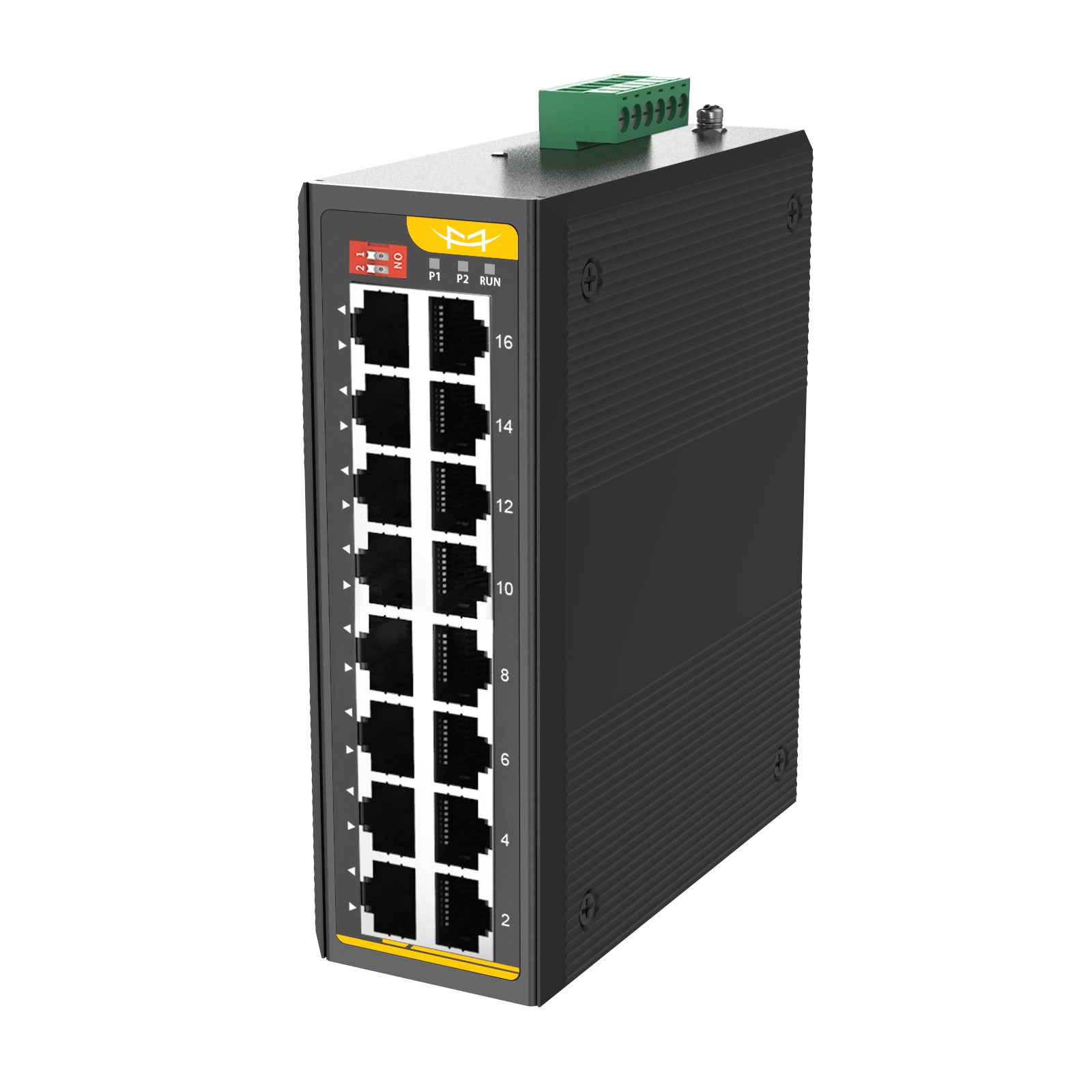

  • F-NS100-7N1016-B

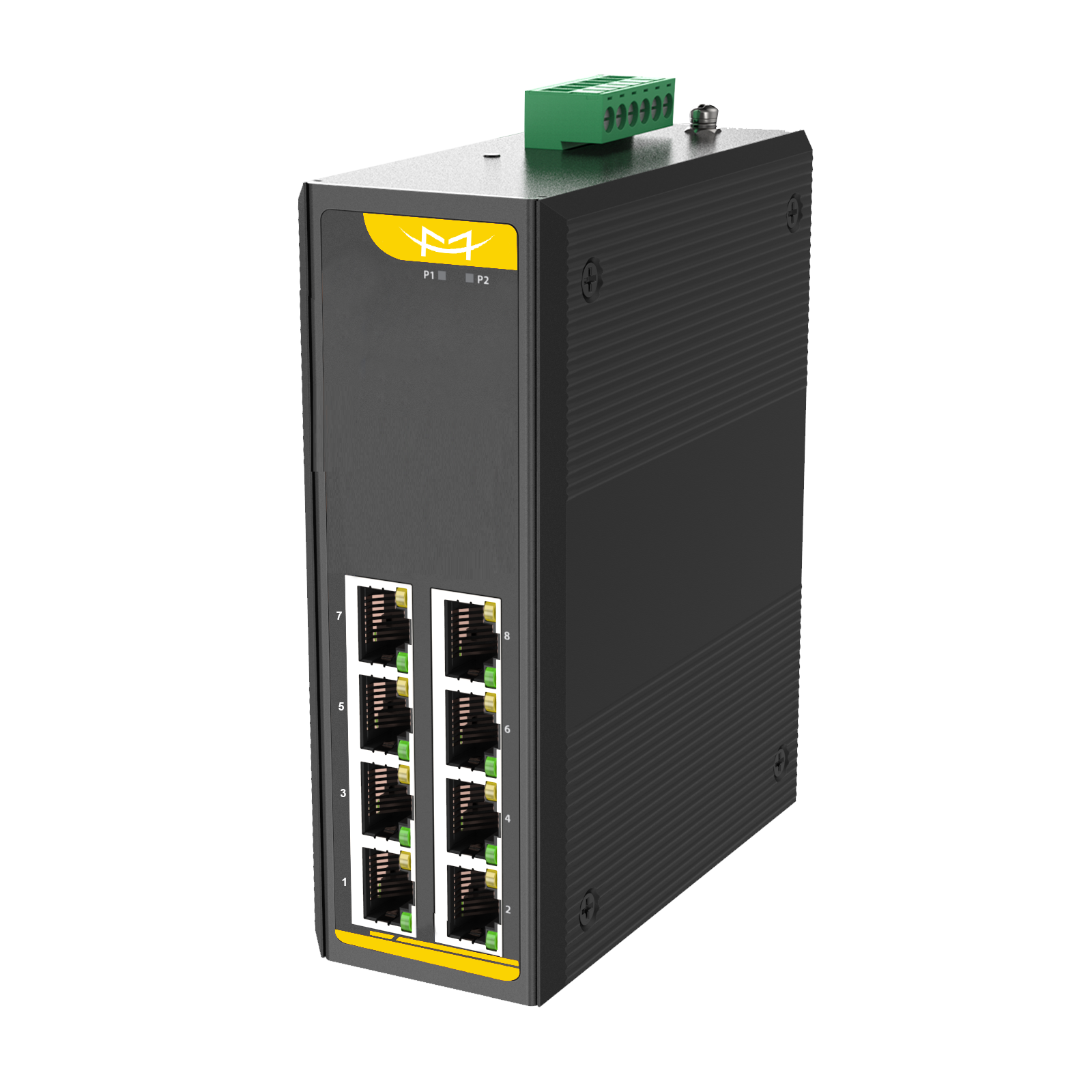

  • F-NS100-7N1008-B
非网管交换机 F-NS100-N
工业物联网交换机，工业以太网交换机，工业控制网络交换机，工业级交换机，工业通信交换机
●采用金属外壳，保护等级IP40
●宽工作温度(-40℃ ~+70℃)
●双电源冗余备份（12-52VDC）
●电源具有反极性保护功能，整机功耗＜10w
●支持极性反转（MDI/MDI-X）
●⽀持DIN导轨或壁挂式安装
申请样机咨询价格 规格书下载

标准易用

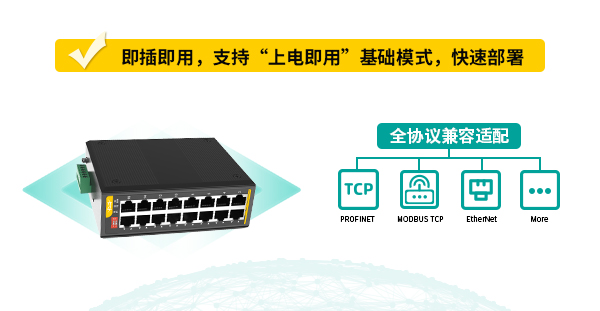

非网管型支持“上电即用”基础模式，实现快速部署；全协议兼容适配，支持PROFINET、Modbus TCP、EtherCAT、EtherNet/IP 等主流工业协议；

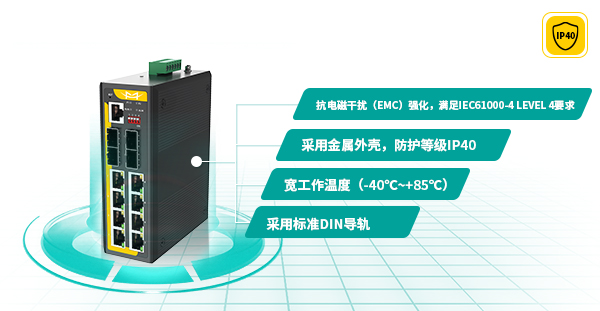

工业级设计
宽温硬核运行，最高工作温度可支持-40℃~85℃，可在高温/严寒等极端环境下稳定运行；工业级防护金属外壳，支持IP40；电磁兼容设计强化，最高可满足IEC61000-4 LEVEL4要求；
功能强大

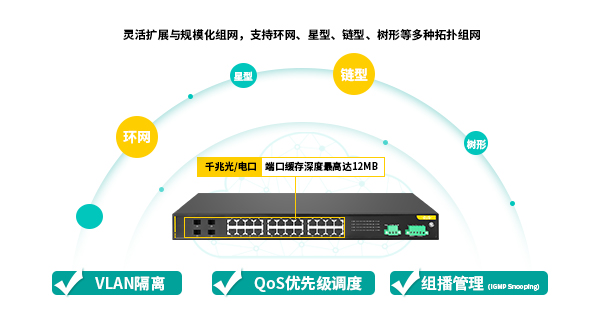

配备千兆光/电混合端口，支持线速转发，端口缓存深度高达12MB；支持VLAN隔离、QoS优先级调度，保障关键业务优先通行；支持组播管理，避免视频监控等组播流量风暴；
稳定可靠

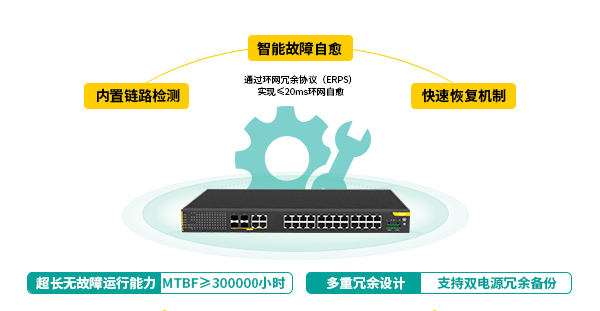

多重冗余设计，支持双电源冗余备份（AC/DC可选），光口/电口端口冗余；智能故障自愈，内置链路检测与快速恢复机制，端口故障时自动隔离异常节点，通过环网冗余协议实现≤20ms环网自愈；超高无故障运行能力，MTBF≥300000小时。


技术参数
型号 F-NS100-
7N1008-A		 F-NS100-
7N1016-A		 F-NS100-
7N1206		 F-NS100-
7N3016-A		 F-NS100-
7N3208		 F-NS100-
7N3408-A		 F-NS100-
9N1024-A		 F-NS100-
9N1424-A
通讯接口
光口 × × 2×100BASE-FX SFP × 2×1000BASE-X SFP 4×1000BASE-X SFP × 4×1000BASE-X SFP
电口 8×10/100Base-T(X) 16×10/100Base-T(X） 6×10/100Base-T(X) 16×10/100/1000Base-T(X) 8×10/100/1000Base-T(X) 8×10/100/1000Base-T(X) 24×10/100Base-T(X) 16×10/100Base-T(X)
特性指标
通讯标准 IEEE 802.3
IEEE 802.3u
IEEE 802.3x
IEEE 802.1Q		 IEEE 802.3
IEEE 802.3u
IEEE 802.3x		 IEEE 802.3
IEEE 802.3u
IEEE 802.3x		 IEEE 802.3
IEEE 802.3u
IEEE 802.3ab
IEEE 802.3x
IEEE 802.1Q		 IEEE 802.3
IEEE 802.3u IEEE 802.3z
IEEE 802.3ab
IEEE 802.3x
IEEE 802.3az
IEEE 802.3ah
IEEE 802.1X		 IEEE 802.3
IEEE 802.3u
IEEE 802.3z
IEEE 802.3ab
IEEE 802.3x		 IEEE 802.3
IEEE 802.3u		 IEEE 802.3
IEEE 802.3u
IEEE 802.3ab
IEEE 802.3z
IEEE 802.3x
缓存 1Mbits 4Mbits 1Mbits 4.1Mbits 2Mbits 2Mbits 4.1Mbits 4.1Mbits
最大帧长 1518 Bytes 1518 Bytes 2048 Bytes 1518 Bytes 9K Bytes 9K Bytes 1518 Bytes 1518 Bytes
MAC地址 2K 8K 2K 8K 4K 8K 16K 8K
传输模式 存储转发 存储转发 存储转发 存储转发 存储转发/直通模式 (全双工/半双工) 存储转发 存储转发 存储转发
延时 < 10μs < 10μs < 10μs < 10μs < 7μs < 10μs < 10μs < 10μs
背板带宽 1.6Gbps 3.2Gbps 1.6Gbps 52Gbps 20Gbps 24Gbps 12.8Gbps 12.8Gbps
包转发率 1.2Mpps 2.4Mpps 1.2Mpps 23.8Mpps 14.88Mpps 17.85Mpps 3.57Mpps 9.52Mpps
POE（可选） × × √ × × × × ×
PoE 标准     IEEE 802.3af
IEEE 802.3at
POE功率     最大功率15.4W (IEEE 802.3af)
最大功率30W (IEEE 802.3at)
POE端口自动识别af/at
电源
输入电压 12-52V DC双电源冗余 9-60V DC双电源冗余 12-52V DC双电源冗余 9-60V DC双电源冗余 9-56V DC双电源冗余 12-52V DC双电源冗余 110VAC/DC、220VAC/DC (85~264VAC/DC)
双电源冗余
 		 110/220VAC（85~264VAC/DC）
双电源冗余
电源功率 满载功耗<5W 满载功耗<5W 满载功耗<5W 满载功耗<10W 满载功耗<5W 满载功耗<8W 满载功耗<15W 满载功耗<30W
机械结构
材质 IP40铝壳 IP40铝壳 IP40铝壳 IP40铝壳 IP40铝壳 IP40铝壳 IP40铝壳 IP40铝壳
尺寸 40.6mm x 103mm x 78mm (L x W x H) 40.6mm x 150mm x120mm (L x W x H) 142.5mm x 103.5mm x 47.5mm (L x W x H) 40.6mm x 150mm x 120mm (L x W x H) 100mm x 78mm x 40mm (L x W x H) 146mm x 128mm x 44mm (L x W x H) 440mm x 44mm x 207mm (L x W x H) 440mm x 260mm x 55mm (L x W x H)
重量 540g 649g 640g 644g 300g 640g 2659g 2566g
安装方式 导轨安装 导轨安装/壁挂安装 导轨安装/壁挂安装 导轨安装 导轨安装 导轨安装/壁挂安装 1U 机架式安装 1U 机架式安装
工作环境
工作温度 -40-75℃ -40-75℃ -40-75℃ -40-75℃ -40-75℃ -40-75℃ -40-75℃ -40-75℃
工作湿度 5%~95% 无凝露 5%~95% 无凝露 5%~95% 无凝露 5%~95% 无凝露 5%~95% 无凝露 5%~95% 无凝露 5%~95% 无凝露 5%~95% 无凝露
存储温度 -40-85℃ -40-85℃ -40-80℃ -40-85℃ -40-85℃ -40-85℃ -40-85℃ -40-85℃
保障
平均无故障时间 300,000小时 300,000小时 300,000小时 300,000小时 300,000小时 300,000小时 300,000小时 300,000小时
质保时间 五年 五年 五年 五年 五年 五年 五年 五年
行业认证标准 CE/FCC/RoHS

IEC 61000-4-2（ ESD）： Level 4
IEC 61000-4-4（ EFT）： Level 4
IEC 61000-4-5（ Surge）： Level 4
 CE/FCC/RoHS

IEC 61000-4-2（ ESD）： Level 4
IEC 61000-4-4（ EFT）： Level 4
IEC 61000-4-5（ Surge）： Level 3		 CE/FCC/RoHS

IEC 61000-4-2（ ESD）： Level 3+
IEC 61000-4-4（ EFT）： Level 3
IEC 61000-4-5（ Surge）： Level 4		 CE/FCC/RoHS

IEC 61000-4-2（ ESD）： Level 3
IEC 61000-4-4（ EFT）： Level 3
IEC 61000-4-5（ Surge）： Level 3		 CE/FCC/RoHS

IEC 61000-4-2（ ESD）： Level 4
IEC 61000-4-3（ RS）： Level 4
IEC 61000-4-5（ Surge）： Level 4
61000-4-6（ CS）： Level 3
61000-4-8（ PFMF）： Level 5		 CE/FCC/RoHS

IEC 61000-4-2（ ESD）： Level 3
IEC 61000-4-3（RS）： Level 3
IEC 61000-4-5（ Surge）： Level 3
61000-4-6（ Surge）： Level 3		 CE/FCC/RoHS

IEC 61000-4-2（ ESD）： Level 4
IEC 61000-4-4（ EFT）： Level 4
IEC 61000-4-5（ Surge）： Level 4		 CE/FCC/RoHS

IEC 61000-4-2（ ESD）： Level 4
IEC 61000-4-4（ EFT）： Level 4
IEC 61000-4-5（ Surge）： Level 4
