| 项目 | 内容 |
| 处理器 | 四核 64 位 Cortex-A55@2.0GHz |
| 存储 | 4GB LPDDR4 内存 32GB FLASH 存储 |
| 操作系统 | Linux 系统（debian10） |
| 项目 | 内容 |

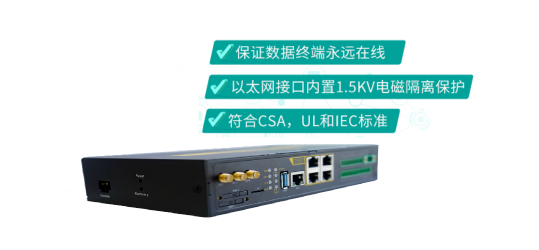

| WAN 接口 | 1 个 10/100M 以太网口（RJ45 插座），自适应 MDI/MDIX，内置 1.5KV 电磁隔离保护 |
| LAN 接口 | 1 个 10/100M 以太网口（RJ45 插座），自适应 MDI/MDIX，内置 1.5KV 电磁隔离保护 |
| 串口 | 2 路 RS485，2 路 RS232/RS485 复用接口，内置 15KV ESD 隔离保护，串口参数如下： 数据位：5、6、7、8 位 停止位：1、1.5（可选）、2 位 校验：无校验、偶校验、奇校验、SPACE（可选）及 MARK（可选）校验 串口速率：2400~115200bits/s |
| DI 口 | 数量：4 (干接点） 参数：状态“1”： +3～+30V；状态“0”： 0～+3V 最大输入电流： 8mA 备注：硬件预留，具体功能可定制 |
| DO 口 | 数量：2 参数：电流负载能力 50mA@ 30V DC 备注：硬件预留，具体功能可定制 |
| 继电器口 | 数量：1 参数：继电器输出，最大电流负载能力 5A 250VAC/30V DC 备注：硬件预留，具体功能可定制 |
| 指示灯 | 具有“Online”、“Signal”、“SIM”、“GPS’、“System”、“Power”、“WAN”、“LAN”等指示灯 |
| 4G 天线接口 GPS/北斗天线接 口 |
2 个标准 SMA 阴头天线接口，特性阻抗 50 欧 1 个标准 SMA 阴头天线接口，特性阻抗 50 欧 |

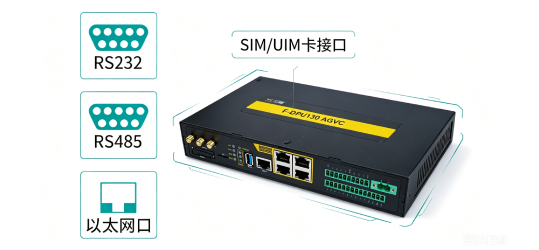

| SIM/UIM 卡接口 | 2 个标准的抽屉式用户卡接口，支持 1.8V/3V SIM/UIM 卡，内置 15KV ESD 保护 |
| TF 卡接口 | 1 个 |
| 电源接口 | 5.08mm 间距 2PIN 接线端子，采用 12V 直流供电 |
| Reset 复位键 | 1 个，长按此按钮 5 秒，可将装置参数配置恢复为出厂 |
| 项目 | 内容 |
| 标准电源 | DC 12V |
| 供电范围 | DC 9~24V |
| 额定功率 | <36W |
| 项目 | 内容 |
| 工作温度 | -40~75°C （标准版本：工业版本） 0～+60ºC（商用版本 |
| 相对湿度 | 5%~95% (无凝露) |
| 绝缘性能 | 按 GB/T 13729 中的有关规定执行。 |
| 电磁兼容 | 按 GB/T 13729 中的有关规定执行。 |
| 项目 | 内容 |
| 数据采集 | 支持接收并发送状态量。 支持接收并发送模拟量。 |
| 数据通信 | 支持与多个主站通信，实现采集转发功能。 支持多子站配置。 支持网络通信。 支持与 IED 通信。 |

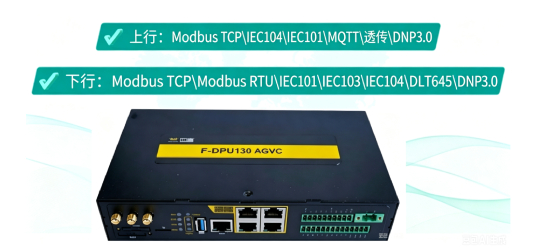

| 通信规约 | 装置对上通信支持:Modbus TCP\DL/T 634.5104\MQTT\透传\DNP3.0;对下通信支持:Modbus TCP\Modbus RTU\DL/T 634.5104\DL/T 634.5101\DL/T 634.5103\DLT645\DNP3.0. |
| 远方控制功能 | 装置支持接收并执行遥控、遥调命令。 |

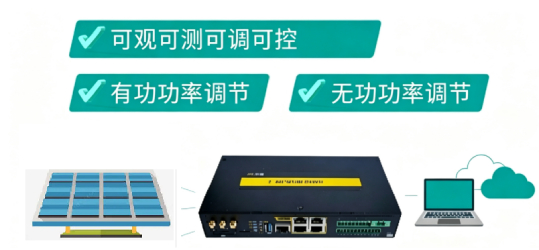

| 有功功率调节 | 支持运行模式：不运行、仅远方运行、仅本地运行、可切换本地远方运行（切换方式：接收遥控 切换、接收遥调切换）。 支持本地控制方式：额定功率百分比模式、有功功率模式、无限制模式。 支持本地可分时间段（最多 5 段）配置目标值。 |
| 无功功率调节 | 支持运行模式：不运行、仅远方运行、仅本地运行、可切换本地远方运行（切换方式：接收遥控 切换、接收遥调切换）。 支持本地控制方式：功率因数模式、无功功率模式、电压控制模式。 支持本地可分时间段（最多 5 段）配置目标值。 |
|
上传数据
|
子站：
遥信量：远方就地模式、投入退出状态、闭锁状态等。
遥测量：AGC/AVC 可调上下限、有功目标值、无功目标值、总额定功率等。
逆变器：
遥信量：异常运行。
遥测量：有功功率、无功功率、有功功率设置值、无功功率设置值。
遥控：开关机。
遥调：设置有功功率、设置无功功率。
|
|
无功补偿器：
遥信量：异常运行。
遥测量：无功功率、无功功率设置值。
遥控：开关机。
遥调：设置无功功率。
|
|
| 本地数据存储 | 具备本地数据存储能力，并可通过配置工具进行数据查询。 |
| 运行事件记录 | 具备运行事件记录功能。 |
| 事件顺序记录 | 支持 SOE 事件顺序记录功能。 |
| 本地日志记录 | 系统具备本地日志记录功能。 |
| 点表文件导出 | 装置支持通过 XML 文件形式导出点表信息，点表信息包含遥信、遥测数据。 |
| 点表配置 | 提供点表配置模板文件，编辑后的配置文件可直接导入系统建立点表，也可在配置软件中进行点
表的逐点配置。
|
| 参数配置功能 | 支持系统参数配置、通讯参数配置等功能。 |
|
时间同步
|
具备 DL/T 634.5104 主站对时功能。
具备 SNTP 对时功能。
|
