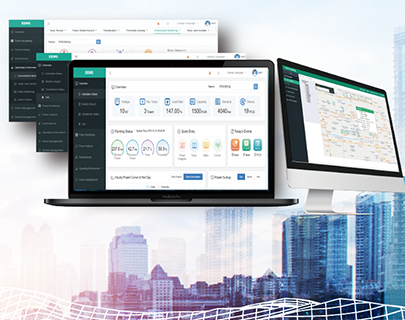

能效管理系统由通信中心、数据中心、管理平台以及用户交互层构成;数据库支持主流的关系型数据库MySql；目前web管理平台主要包括6个功能模块，概况、电力监测、用电分析、事件记录、设备管理、系统管理。
概况管理模块
概况管理模块包含4大块：变配电站状态操作、用能月报操作、变压器状态操作和运维中心操作。
● 变配电站状态操作：主要是对变压器概况、配电站运行状态、系统快捷入口、当日告警事件、主进线柜当日逐时用电曲线以及用电概况进行统计查询。
● 用能月报操作：查询各个变配电站每日用电情况列表，可对各个变配电站每日用电进行统计和数据导出。
● 变压器状态操作：显示各个配电站变压器的运行信息列表，可根据配电站名称进行信息查询。
● 运维中心操作：显示各个配电站在地图上的位置，可统计配电站数量、变压器总容量、当前总功率、当日总用电、网关数量、仪表数量以及告警数量。
电力监测模块
电力监测模块包含7大块：电力数据、变压器监测、电力运行报表、配电图、电力极值报表、电力运行日报和平均功率因素。
● 电力数据：展示变配电站下所有电表的电力数据，分别为日原始数据和逐日极值数据以及对应的折线分析图，并提供导出功能。
● 变压器监测：展示变配电站下所有变压器的参数，以相应的折线图表展示数据。
● 电力运行报表：展示特定日期各电力类别(相电压、线电压)电力数据，可以时间间隔五分钟、十分钟、半小时和一小时进行数据查询。
● 配电图：展示变配电站的电路结构图。
● 电力极值报表：展示配电室各电表设备电力参数的最大值、最小值以及对应的发生时间。
● 电力运行日报：展示配电室特定日期各电表设备参数每个时刻的电力数据值。
● 平均功率因数：展示变配电站特定日期各电力设备的电度参数和平均功率因素。
用电分析模块
用电分析包含7大块：用能报表、同比分析、环比分析、电能集抄、计量及线路损耗、分时段用电和自定义用电报表。
● 用能报表：展示变配电站下所有设备的用电情况，分别为日报、月报及年报以及对应的 柱状分析图，并提供导出功能。
● 同比分析：主要分析今年的月份同去年对应月份的用电对比情况，以数据模式及柱状图展示变配电站下设备今年与去年同期的用电情况。
● 环比分析：环比分析主要是分析当前日与前一日，本周与上周，本月与上月的用电情况比较。并计算出环比百分率。展示列表内容：回路名称，当前日/周/月 用电 , 上日/周/月用电，增加值，环比值，标志(上涨/下降)
增加值 = 当前日/周/月 用电 - 上日/周/月用电
环比值 = 增加值 /( 上日/周/月用电) * 100%
● 标志： 环比值为负时，标志为向下的绿色箭头。环比值为正时，标志为向上的红色箭头。
● 电能集抄：可查询某个时间段的电表数据。
● 计量及线路损耗：计算各个变压器的进线，出线的电度值，以及两个值的差值，从而可以了解用电损耗大小。
● 分时段用电：展示变配电站下设备在某个时间段的峰时、平时及谷时的用电情况及用单金额。
自定义用电报表：可根据用户需求设定用电统计分类类型。如按分项统计，按区域统计。展示变配电站下按自定义分项按日、按月及按年的用电情况。
事件记录模块
时间记录主要功能包含4大块：遥信事件、越限事件、短信日志以及平台运行日志。
● 遥信事件：显示记录所有设备遥信信息变化以及对信息进行导出操作。
● 越限事件：显示记录所有设备遥信告警信息以及对信息进行导出操作。
● 短信日志：显示所有设备告警信息短信发送记录查询。
● 平台运行日志：显示所有设备离线状态的信息记录。
应用领域：
● 办公建筑(商务办公、国家机关办公建筑等);
● 商业建筑(商场、金融机构建筑等);
● 旅游建筑(宾馆饭店、娱乐场所等);
● 科教文卫建筑(文化、教育、科研、医疗卫生、体育建筑等);
● 通信建筑(邮电、通信、广播、电视、数据中心等);
● 交通运输建筑(机场、车站、码头建筑等)。
能效管理系统拓扑图：
