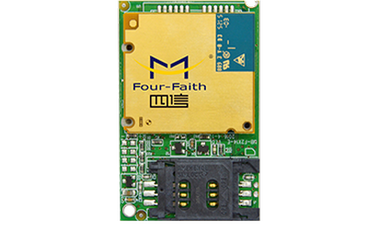

电力级嵌入式无线通信模块 F2X14-E
●  标准 TTL 接口,可直接嵌入到设备
●  智能型数据终端,上电即进入数据传输状态
●  提供功能强大的中心管理软件,方便管理设备
●  采用完备防掉线机制,保证数据终端永远在线
●  多数据中心同步传输
●  支持电力 101/104 协议互转
●  支持双数据中心备份传输及多数据中心同步传输




体积小巧、支持TTL串口,方便对接用户各种设备

电力专用DTU

体积小巧,并提供TTL串口,可以方便地对接各种用户设备,比如线路监测终端、FTU等。

低功耗,特别适合太阳能供电场合

嵌入式设计

低功耗设计,特别适合架空线路故障定位、输电线路微气象监控等场合。

嵌入式设计,性价比高,特别适合内嵌应用

无线通信方式

特别适合内嵌到用户设备中应用,比如内嵌到线路监测终端、FTU设备中。

支持全网络通信

可靠组网与通信

支持2.5G/3G/4G网络,适应性强。

EMC电磁兼容性高

EMC兼容设计

电力级抗干扰设计,在强电磁干扰的环境下可正常工作。

通信可靠,永远在线

通信可靠

可靠的网络连接,在线保持机制确保设备永远在线。

设备远程配置、升级、维护,极大提升管理效率

设备远程配置

所有四信通信终端均可连接四信配套提供的设备远程管理平台。将分散在各区域的设备进行集中监测、配置、升级、诊断、维护,极大降低运营方、集成方、设备提供方的维护成本,提升管理效率。



技术参数
接口类型
项  目 内   容
串行数据接口 端口数量:2 个串口
串口 1:TTL
串口 2:TTL
串口形式:2×20PIN 1.27 间距排母
停止位:1 位、2 位
校验:无校验、奇校验、偶校验
波特率:300~115200bps
天线接口 IPEX 连接器,特性阻抗 50 欧
SIM/UIM 卡接口 标准翻盖式卡座接口,支持 1.8/3V SIM/UIM 卡
指示灯 具有电源、SIM 卡、运行、网络状态指示灯

供电
项  目 内   容
推荐电源 DC 5V
工作电压 DC 3.6~9V

设备功耗
项  目 内   容
通信状态 70mA@5V          100mA@3.6V
待机状态 30mA@5V            55mA@3.6V

物理特性
项  目 内   容
安装方式 嵌入式
外形尺寸 60x38x12mm
重量 约8g

其它参数
项  目 内   容
工作温度 -40~+75ºC(-40~+167℉)
储存温度 -40~+85ºC(-40~+185℉)
相对湿度 95%(无凝结)


产品尺寸
产品尺寸图(单位:mm):


选型指南
F2X14-E参数选型表

产品型号 F2114-E F2814-E
频段 支持 EGSM900/GSM1800MHz 双频,可选 GSM850/900/1800/1900MHz 四频
支持 GSM phase 2/2+
支持 GPRS class 10,可选 class 12
支持 LTE FDD 2600/2100/1800/900/800MHz,可选 700/1700/2100MHz
支持 DC-HSPA+/HSPA+/HSDPA/HSUPA/UMTS 850/900/2100MHz 三频,可选 800/850/1900/2100MHz 四频
支持 EDGE/GPRS/GSM 850/900/1800/1900MHz 四频
支持 GPRS CLASS 10
支持 EDGE CLASS 12
理论带宽 85.6Kbps LTE FDD:下行速率 100Mbps,上行速率 50Mbps
发射功率 GSM850/900:<33dBm
GSM1800/1900:<30dBm
DC-HSPA+:下行速率 42Mpbs,上行速率 5.76 Mbps
HSPA+:下行速率 21Mpbs,上行速率 5.76 Mbps
HSDPA:下行速率 7.2Mbps ,HSUPA:上行速率 5.76Mbps
UMTS:384Kbps
接收灵敏度 <-107dBm <-97dBm
