在线路上安装上故障指示器后,当系统发生故障时,由于从故障点到绩电点的线路都出现了故障电流,引致从故障点到馈电点之间线路上所有的故障指示器动作,指示灯就会闪亮。
从馈电点开始,沿着故障指示灯闪亮的线路一直查找,最后一个闪亮点就是故障区段的开始点。
推广使用电缆故障指示器,有助于以较短的时间找到故障点,是提高配电网运行水平和事故处理效率的一条有效途径。按卡线结构可分为下列几种类型:

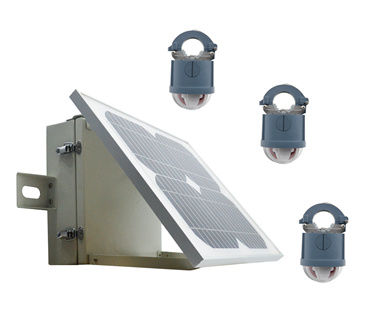

架空线路故障指示器
传感器和显示(指示)部分集成一个单元内,通过机械方式固定于架空线路(包括裸导线和绝缘导线)的某一相线路上的指示器。应具备通信功能,配置通信模块,将故障、线路电流、电池电量低等信息回传到与其连接的数据接收装置。应能带电装卸,装
卸过程中不应误报警。
母排型故障指示器
传感器和显示(指示)部分集成于一个单元内,通过机械方式固定于某一相母排上,通常安装在电缆分支箱、环网柜、开关柜等配电设备上的指示器。除上述要求以外。还需要配置零序接地故障指示器。
电缆型故障指示器
传感器和显示(指示)部分集成于一个单元内,通过机械方式固定于某一相电缆本体上,通常安装在电缆分支箱、环网柜、开关柜等配电设备上的指示器。除上述要求以外,还需要配置零序接地故障指示器。
面板型电力故障指示器
主要用于应用于电缆分支箱、环网柜等配套设备中。通常显示单元镶嵌于环网柜、开关柜的操作面板上的指示器。检测原理和电缆型短路、电缆型接地故障指示器原理基本相同,所不同之处是检测器检测到故障后通过光纤线传输到主机,通过主机发出告警信号。
