开关柜的智能化要求的功能和内容十分广泛,目前尚无一个规范的模式,为了实现自检和自控的目标,目前主要从以下三方面着手考虑:实现开关柜内绝缘特性的监视诊断;实现开关柜内导电回路性能检测;实现开关柜内操作系统机械性能检测。
高压开关柜智能系统总体架构:开关柜监测管理系统的架构分为四个层次:感知层、传输层、数据层、应用层。
感知层的作用是:实现开关柜运行状态信息的感知与收集;传输层的作用是:实现监测信息实时、可靠传输;数据层的作用是:采集数据融合、知识库管理;应用层的作用是:提供开关柜监测应用服务。

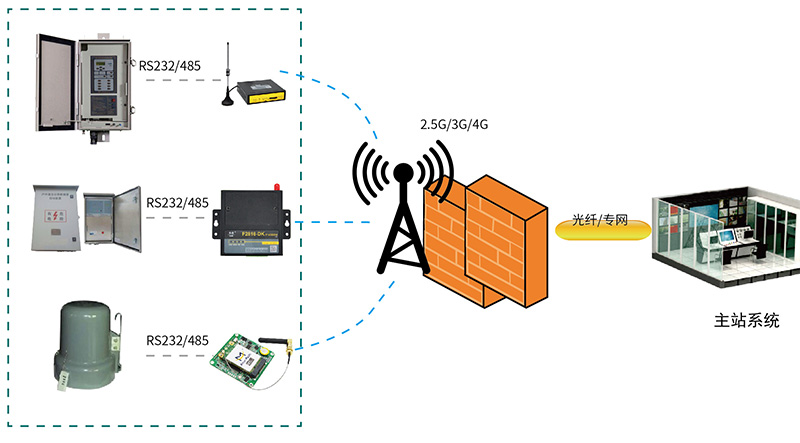

开关柜状态集中监测:开关柜内各个传感器采集到的信息,经过信息汇集后,传送到数据采集服务器中进行统一管理,集中监测开关柜运行状态、故障诊断报警。为了方便网络部署,开关柜与数据采集服务器间采用无线通信方式。另外通过互联网还可实现远程在线监测。
开关柜运行状态监测。通过在开关柜关键位置安装各类传感器,可以实时采集到开关柜的运行状态,并对各项采集参数实时记录存档,通过设置数据安全指数阀值,做到及时有效的发现故障。建立开关柜三维模型,以三维模式直观的展示各传感器安装位置,便于追踪查找报警信息点。各个开关柜集中管理,及时有效的发现故障,并通过多种方式(声光报警器、电子邮件、手机短信等)
