四信架空型故障指示器定位系统方案

发布时间2020-03-04 15:58:17

　　智能配电网作为智能电网建设的重要环节，在配电线路发生相间短路或接地等故障时，如何快速、准确地定位并隔离故障区段是发展智能配电网的核心。

　　行业需求

　　恶劣环境中，线路故障定位准确度低;

　　传统人工巡线方式效率低;

　　电网监测需实现故障的快速定位，减少故障巡查和故障处理时间。

　　方案介绍

　　四信架空型故障指示器定位系统由外施信号源、采集单元、汇集单元和主站系统组成。

　　外施信号源：通过在变电站接地变中性点或母线/出线上安装信号源，在配电线路发生接地故障时，信号源自动短时投入动态阻性负载，在变电站和故障点之间产生特殊的电流信号，并通过对电阻的编码控制，产生叠加在负载电流上的编码信号电流，安装在变电站出线和线路分支点处安装的故障指示器检测到这个电流信号后给出指示信息，从而实现快速定位故障点。

　　采集单元：故障指示器是整个系统架构的基础，用来采集各安装点的实时数据。

　　汇集单元：当采集单元检测到线路中有故障后，触发闪光报警指示，同时将故障信息通过433MHz无线传输到汇集单元，由汇集单元通过2.5G/3G/4G运营商网络上传至主站系统。

　　主站系统：主站接收到故障信息后，结合GIS系统，迅速给出故障具体地理位置和故障类型的报警信息，帮助运维人员迅速定位故障区段，排除故障。

　　方案价值

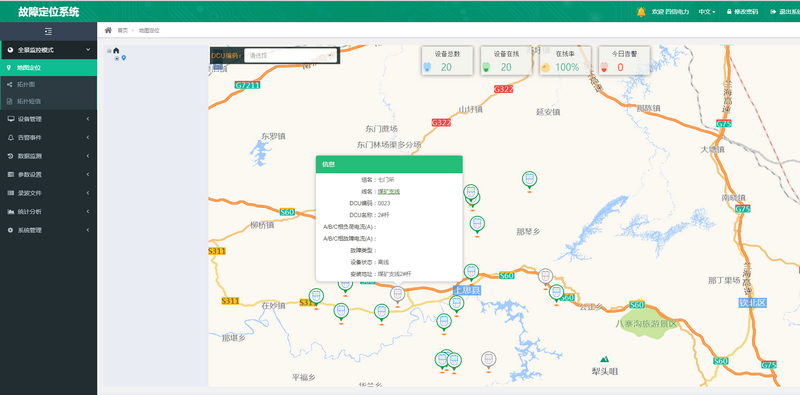

　　GIS地图线路直观显示告警信息，便于实时监测电力线路运行状况。

　　拓扑图线路告警提示，帮助快速定位故障区段。

　　平台可快速统计线路告警信息，统计列表方便查询历史记录。

　　实时短信提醒故障信息，增加移动端提示渠道确保信息传达不再滞后。
